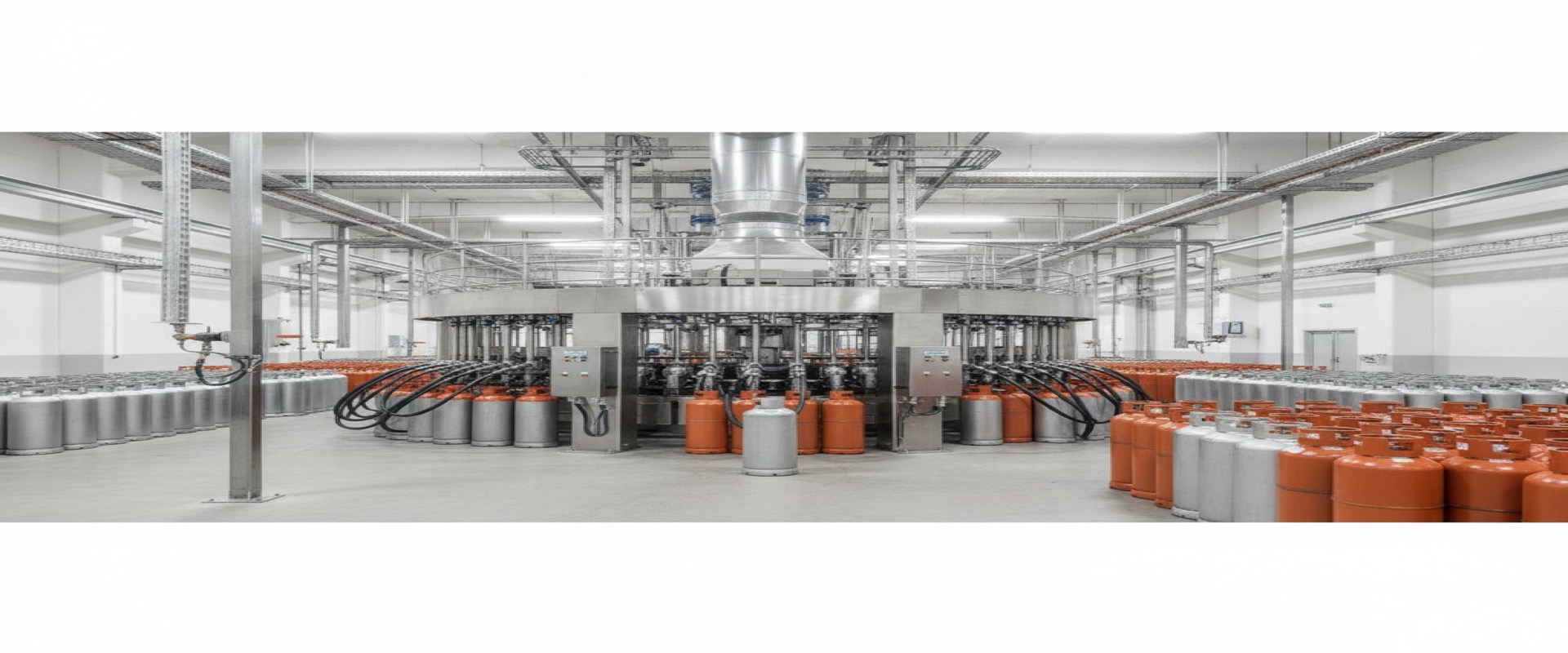

Установка для заправки газовых баллонов – это оборудование, которое наполняет бытовые и промышленные баллоны сжиженным газом (СУГ, пропан-бутан) по массе с контролем точности и безопасности. Такие установки нужны газонаполнительным пунктам, АГЗС и предприятиям, которым важно быстро и безопасно заправлять баллоны. Разберём, как устроено оборудование, какие бывают типы и как подобрать установку под объём. Готовые решения – в разделе установок для заправки баллонов.
Зачем нужна установка для заправки баллонов
Наполнять баллоны СУГ «на глаз» нельзя: перелив опасен, а недолив – это обман покупателя и претензии. Установка для заправки дозирует газ по массе, автоматически отсекает подачу при достижении нужного веса и не допускает перелива выше нормы наполнения (обычно не более 85% объёма баллона – остальное оставляют под паровую подушку). Это и безопасность, и точность, и скорость по сравнению с ручным наполнением.
Как устроена установка наполнения
Базовая установка состоит из насоса, который подаёт СУГ из резервуара, весового поста наполнения с электронными весами и дозатором, отсечной и предохранительной арматуры, а также узла учёта. Оператор ставит баллон на весы, установка подаёт газ и автоматически прекращает подачу по достижении заданной массы. Насос для подачи газа подбирают из линейки насосных агрегатов, а точность отпуска обеспечивает узел учёта СУГ.
Виды установок для заправки баллонов
По степени автоматизации и производительности установки делят на несколько типов:
| Тип установки | Особенности | Где применяют |
|---|---|---|
| Весовой пост (одиночный) | Один пост, наполнение по массе, ручная установка баллона | Небольшие пункты, малый поток |
| Многопостовая | Несколько весовых постов от одного насоса | Средний поток баллонов |
| Карусельная | Автоматическая карусель с несколькими постами, высокая производительность | Крупные газонаполнительные станции |
Выбор зависит от суточного объёма заправки и уровня автоматизации, который нужен объекту.
Производительность и как её считают
Производительность установки оценивают по числу баллонов в час или по массе отпущенного газа. Она зависит от количества постов наполнения, подачи насоса и времени на установку и снятие баллона. Для небольшого пункта хватает одного–двух весовых постов, а для крупной станции берут карусельную установку. При расчёте учитывают пиковую нагрузку, чтобы в час пик не образовывалась очередь.
Что влияет на выбор установки
Ключевые критерии – суточный объём заправки, типоразмеры баллонов (5, 12, 27, 50 л), требуемая степень автоматизации и точность дозирования. Учитывают также совместимость с имеющимся резервуаром и насосом, требования к взрывозащите и удобство обслуживания. Установку всегда подбирают в связке с остальным оборудованием станции – резервуаром, насосом и узлом учёта.
Безопасность и нормы
Заправка баллонов СУГ – взрывопожароопасный процесс, поэтому оборудование выполняется во взрывозащищённом исполнении, оснащается предохранительной и отсечной арматурой и системой контроля наполнения. Обязательны заземление, продувка, проверка баллонов на исправность и соблюдение нормы наполнения. Эти требования закладывают ещё на этапе проектирования пункта, вместе с остальным оборудованием газозаправочной станции.
Монтаж, обслуживание и комплектация
Установку монтируют на подготовленной площадке газонаполнительного пункта и обвязывают с резервуаром и насосом. В комплектацию, помимо весового поста, обычно входят наполнительная струбцина, гибкие рукава, отсечные и предохранительные клапаны, фильтр и манометры. Обслуживание сводится к периодической поверке весов и узла учёта, проверке герметичности соединений и состояния арматуры. Для стабильной работы важно правильно подобрать подающий насос по производительности и напору – его берут из линейки насосных агрегатов, а при больших объёмах дополняют компрессором для возврата паровой фазы.
Как заказать оборудование в TGS
ТОО «Теплогазстрой» (TGS) поставляет, проектирует и монтирует газовое оборудование под ключ по всему Казахстану. Подберём решение под вашу задачу, рассчитаем производительность и подготовим проект. Караганда, ул. Кирпичная 21А. Телефон +7 701 772 9404, почта sale@tgs-fas.kz.
Часто задаваемые вопросы
Как установка контролирует объём заправки баллона?
Наполнение идёт по массе: баллон стоит на электронных весах, установка подаёт газ и автоматически отсекает подачу при достижении заданного веса. Это исключает перелив выше нормы наполнения.
Какая норма наполнения баллона СУГ?
Баллон заполняют не более чем на ~85% объёма, остальное оставляют под паровую фазу для теплового расширения. Перелив выше нормы опасен, поэтому установка контролирует массу автоматически.
Чем карусельная установка отличается от весового поста?
Весовой пост – это одиночная точка наполнения с ручной установкой баллона. Карусельная установка автоматизирует процесс на нескольких постах и даёт высокую производительность для крупных станций.
Как рассчитать нужную производительность?
По суточному объёму заправки и пиковой нагрузке. Для небольшого пункта достаточно одного–двух весовых постов, для крупной станции берут карусельную установку, чтобы не было очередей.
Какое ещё оборудование нужно кроме установки?
Резервуар для хранения СУГ, насос для подачи газа и узел учёта. Установку заправки подбирают в связке с этим оборудованием под конкретный пункт.
Требуется ли взрывозащита?
Да, заправка баллонов взрывопожароопасна, поэтому оборудование выполняется во взрывозащищённом исполнении с предохранительной арматурой, заземлением и контролем наполнения.
