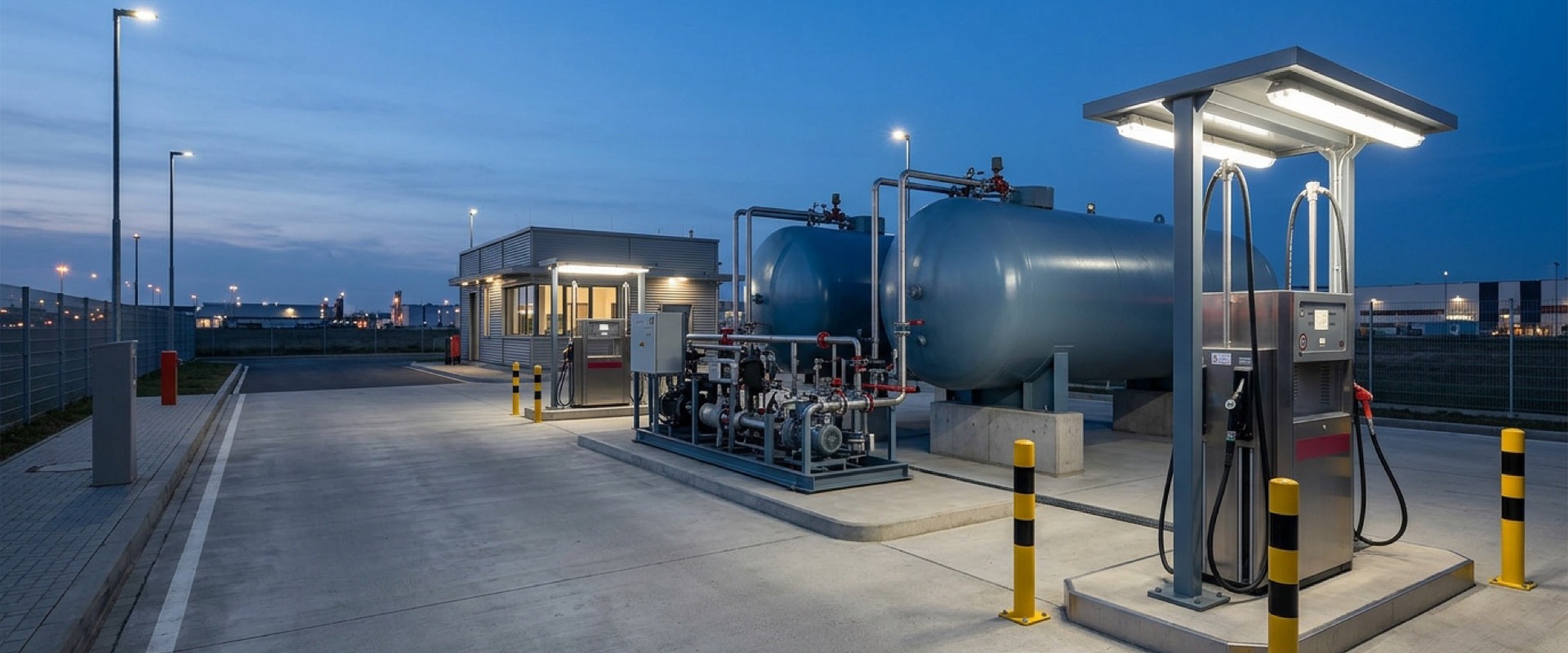

Автомобильная газозаправочная станция (АГЗС) — это не одна «колонка», а связанный комплекс из 6 узлов: резервуары СУГ, насосно-компрессорное оборудование, узел учёта, трубопроводная обвязка с арматурой, раздаточные колонки и система безопасности. От правильного подбора каждого узла зависит производительность станции, точность отпуска и допуск к эксплуатации. Разберём состав по порядку — с таблицей оборудования и нормами.
Что такое АГЗС и как она работает
АГЗС хранит сжиженный углеводородный газ (пропан-бутан) в резервуарах под давлением 1,6 МПа и отпускает его в баллоны автомобилей через раздаточные колонки. Насос создаёт поток жидкой фазы из резервуара к колонке, счётчик фиксирует объём, а компрессор перекачивает паровую фазу при сливе газовоза. Весь процесс идёт в замкнутом контуре под избыточным давлением, поэтому к каждому элементу — отдельные требования по взрывозащите.
Из чего состоит АГЗС: основные узлы
Таблица собирает станцию по узлам — что за оборудование, какую задачу решает и на что смотреть при подборе.
| Узел | Оборудование | Функция |
|---|---|---|
| Хранение | Резервуары (газгольдеры) СУГ 4,6–50 м³ | Хранят запас пропан-бутана под давлением |
| Перекачка | Насосы (шиберные, вихревые), компрессоры | Подают жидкую фазу к колонке, перекачивают пар |
| Учёт | Счётчики и счётные установки FAS, SAMPI, Liquid Controls | Измеряют отпущенный объём с погрешностью ±0,5% |
| Обвязка | Арматура REGO, Batusan, ПСК, ЗПК | Отсекает, сбрасывает давление, защищает от разрыва |
| Отпуск | Раздаточная колонка | Заправляет баллон авто, ведёт расчёт с клиентом |
| Доставка | Газовозы (автоцистерны СУГ) | Привозят газ и сливают в резервуары станции |
Разбор узлов подробно
Резервуары для хранения СУГ
Основа станции. Объём подбирают под суточный оборот: для небольшой АГЗС хватает 9,2–19,8 м³, для крупной ставят несколько резервуаров по 25–50 м³. Исполнение — надземное или подземное. Подробнее по линейке — на странице ёмкости и резервуары СУГ.
Насосное оборудование
Насос гонит жидкую фазу от резервуара к колонке. На АГЗС применяют шиберные и открытовихревые насосы производительностью 100–500 л/мин. От насоса зависит скорость заправки. Модели — в разделе насосы для СУГ.
Счётчики и узел учёта
Счётная установка фиксирует объём отпущенного газа. Для коммерческого учёта нужны приборы с погрешностью не выше ±0,5% и поверкой — счётчики FAS, SAMPI, Liquid Controls.
Компрессоры
Компрессор перекачивает паровую фазу — ускоряет слив газовоза и выравнивает давление между ёмкостями. Обычно это агрегаты CORKEN или BLACKMER.
Арматура и предохранительные устройства
Запорно-предохранительные клапаны (ЗПК), предохранительные сбросные клапаны (ПСК), скоростные и обратные клапаны. Это контур безопасности — арматура REGO для СУГ.
Нормы и требования к оборудованию АГЗС
Оборудование для СУГ подпадает под ТР ТС 032/2013 (сосуды под давлением) и ТР ТС 016/2011 (газовое оборудование). Резервуары, арматура и трубопроводы проходят сертификацию, а узел учёта — поверку по методикам, внесённым в реестр средств измерений. Взрывозащита — по классу зоны В-1г. Проектирование и монтаж выполняет организация с допуском СРО.
Как собрать комплект оборудования для АГЗС
Подбор идёт от оборота станции: сначала объём резервуаров, затем производительность насоса под желаемую скорость заправки, счётчик под этот поток, компрессор под слив газовоза и арматура под рабочее давление 1,6 МПа. Мешать бренды можно, но проще брать совместимый комплект от одного поставщика — это снимает вопросы стыковки и поверки. TGS поставляет всё оборудование АГЗС по Казахстану под ключ, включая проект и пусконаладку.
Часто задаваемые вопросы
Из какого оборудования состоит АГЗС?
Из шести узлов: резервуары СУГ, насосы и компрессоры, счётчики (узел учёта), трубопроводная арматура, раздаточная колонка и газовозы для доставки газа. Каждый узел подбирается под оборот станции.
Какой объём резервуаров нужен для АГЗС?
Зависит от суточного оборота. Для небольшой станции достаточно 9,2–19,8 м³, для крупной ставят несколько резервуаров по 25–50 м³. Объём рассчитывают с запасом на пики спроса.
Какой насос ставят на газозаправочную станцию?
Шиберные и открытовихревые насосы производительностью 100–500 л/мин. Тип и производительность выбирают под нужную скорость заправки автомобилей.
Какая точность учёта требуется на АГЗС?
Для коммерческого отпуска — погрешность не выше ±0,5% с обязательной поверкой прибора. Счётные установки FAS, SAMPI и Liquid Controls обеспечивают этот класс точности.
Какими нормами регулируется оборудование АГЗС?
ТР ТС 032/2013 (сосуды под давлением) и ТР ТС 016/2011 (газовое оборудование). Резервуары и арматура сертифицируются, счётчики проходят поверку, монтаж ведёт организация с допуском СРО.
Можно ли купить оборудование для АГЗС комплектом?
Да. Проще взять совместимый комплект от одного поставщика — снимаются вопросы стыковки и поверки. TGS поставляет оборудование АГЗС под ключ по Казахстану с проектом и пусконаладкой.
