Насос Corken перекачивает сжиженный углеводородный газ в жидкой фазе — при сливе-наливе цистерн, наполнении резервуаров и баллонов, на АГЗС и газонаполнительных станциях. TGS поставляет две линейки Corken в заводской сборке FAS (Германия): регенеративный турбинный FD-150 и шиберные насосы серии Z. Оборудование рассчитано на среды с нулевой смазывающей способностью — пропан-бутан и аммиак.

Две линейки насосов Corken

Выбор между FD-150 и серией Z зависит от режима работы и требуемой производительности.

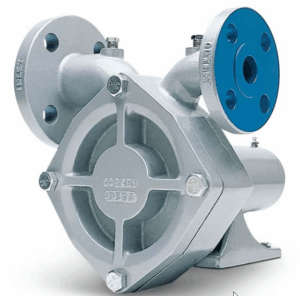

Corken FD-150
Регенеративный турбинный

Свободно плавающая крыльчатка сводит износ к минимуму и обеспечивает тихую непрерывную работу. Оптимален для низких расходов и перепада давления от среднего до высокого.

  • Присоединение: вход DN40 / выход DN25
  • Агрегат FAS: заказ №915025, на общей раме
  • Мотор: взрывозащищённый T3, 400/690 В, 5,5 кВт
  • Применение: непрерывный налив, наземные и подземные ёмкости
Corken серия Z
Шиберные · Z2000–Z4500

Пластинчатые (лопастные) насосы прямого вытеснения — самовсасывающие, стандарт отрасли для интенсивного слива-налива. Подача растёт вместе с индексом модели.

  • Z 2000: 250 л/мин — баллоны, малые АГЗС
  • Z 3500: 400 л/мин — АГЗС, наполнение резервуаров
  • Z 4500: 900 л/мин — ГНС, слив ж/д цистерн
  • Особенность: держит подачу при частичном парообразовании

Технические характеристики моделей

Полные паспортные данные насосов и насосных агрегатов Corken — с номерами заказа FAS.

МодельЗаказ FASПрисоединениеПроизводительностьРаб. давлениеМасса
Регенеративный турбинный насос
Corken FD-150 (агрегат)915025вход DN40 / выход DN25для низких расходовсредн.–высок. перепадмотор T3, 5,5 кВт
Шиберные насосы серии Z
Corken Z200021 2962" NPT220 л/мин при 5 бармакс. 28 бар45,4 кг
Z2000 — агрегат (редуктор)21 225—750 об/мин, до 107 °Cдифф. до 8,6 бар—
Z2000 — агрегат (ремённый)21 2251————
Corken Z3500Z3500HGA6MT3" NPT490 л/миндифф. 8,6 бар76 кг
Z3500 — агрегат (редуктор)213160—мотор 10 кВт—243 кг
Z3500 — агрегат (ремённый)218089—мотор 10 кВт—266 кг
Corken Z450021 718вход 4" / выход 3" ANSI719–1457 л/минмакс. 28,6 бар119 кг

Размерные чертежи, ремкомплекты и рекомендации по демонтажу для FD-150 предоставляем по запросу.

Комплектные насосно-счётные станции CORKEN

Станции повышенной заводской готовности для ГНС — агрегатированы на заводе FAS с измерительными устройствами (объёмный счётчик MA или массовый MID) или без них.

Заказ FASНасосТип счётчикаПроизводительностьМотор
С объёмным механическим счётчиком (МА)
93 1886Corken Z 2000МА 7, объёмный250 л/мин5,0 кВт
93 1881Corken Z 3500МА 7, объёмный400 л/мин10,0 кВт
93 1883Corken Z 4500МА 15, объёмный900 л/мин15,0 кВт
С массовым счётчиком (MID)
93 1887Corken Z 2000MID 400, массовый250 л/мин5,0 кВт
93 1888Corken Z 3500MID 400, массовый400 л/мин10,0 кВт
93 1889Corken Z 4500MID 800, массовый900 л/мин15,0 кВт
Заводская готовность. Станция поставляется в сборе на единой раме — насос, привод, арматура и КИП отбалансированы и испытаны на заводе FAS. На объекте её остаётся только подключить, что сокращает пусконаладку и исключает ошибки монтажа.

Как подобрать насос Corken

  • По задаче. Наполнение баллонов и непрерывный малый расход — FD-150 или Z2000; АГЗС — Z3200–Z3500; слив ж/д цистерн и ГНС — Z4200–Z4500.
  • По производительности. Считается по требуемому времени слива цистерны заданного объёма и вязкости среды.
  • По комплектации. Насос подбирается с байпасным клапаном, приводом и оригинальным ремкомплектом Corken для планового ТО.

Для полного цикла слива-налива насос работает в связке с компрессорами Corken (откачка паровой фазы), а для стабильной газовой фазы зимой — с испарительными установками FAS. Весь ассортимент — в разделе насосы для СУГ.

Часто задаваемые вопросы

Чем насос Corken FD-150 отличается от серии Z?

FD-150 — регенеративный турбинный насос со свободно плавающей крыльчаткой: тихий, износостойкий, оптимален для непрерывной работы при низких расходах. Серия Z — шиберные объёмные насосы: самовсасывающие, с большей подачей, для интенсивного слива-налива и ГНС.

Какой насос Corken нужен для АГЗС?

Для типовой автогазозаправочной станции подходит Corken Z3200 или Z3500 — они обеспечивают заправку автомобиля за 2–4 минуты и рассчитаны на интенсивный цикл.

Чем отличаются станции с счётчиком MA и MID?

MA — объёмный механический счётчик (проще и дешевле), MID — массовый счётчик (точнее, учитывает плотность газа). Производительность и мотор в обеих версиях одинаковые: Z2000 — 250 л/мин / 5 кВт, Z3500 — 400 / 10, Z4500 — 900 / 15.

Как часто менять ремкомплект насоса Corken?

Плановая замена лопаток и уплотнений шиберного насоса — раз в 12–24 месяца в зависимости от наработки. Оригинальные ремкомплекты Corken для FD-150 и серии Z TGS держит на складе в Караганде.

Поставляете ли насосы Corken по всему Казахстану?

Да, отгружаем из Караганды по всему Казахстану — Астана, Алматы, Шымкент, Актобе — с пусконаладкой на объекте.
