Сжиженный природный газ (СПГ, LNG) – это метан, охлаждённый до −162 °C и переведённый в жидкость, объём которой в ~600 раз меньше газообразного. Мини-завод СПГ позволяет получать этот продукт прямо на площадке заказчика: газифицировать объекты без магистрального газопровода, заправлять технику на метане и создавать резерв топлива. Разберём, как устроена установка сжижения, какие бывают типоразмеры и что учесть при выборе. Готовые решения – в разделе заводы по сжижению природного газа CRYOTEC.
Что такое СПГ и чем он отличается от СУГ
СПГ – это сжиженный природный газ, то есть метан (CH₄). СУГ – сжиженный углеводородный газ, смесь пропана и бутана. Это разные продукты: у СПГ выше теплотворность на единицу массы, но он требует криогенных температур (−162 °C) и специального оборудования, тогда как СУГ сжижается под давлением при обычной температуре. Подробнее про пропан-бутан – в статье о свойствах и хранении СУГ. Мини-завод нужен именно для СПГ: чтобы сжижать метан из трубопровода низкого давления или из газа собственной добычи.
Как работает установка сжижения природного газа
Процесс сжижения проходит в несколько стадий. Сначала газ очищают от примесей и осушают – удаляют влагу, CO₂ и сернистые соединения, которые замёрзли бы и забили аппараты. Затем очищенный метан ступенчато охлаждают в теплообменниках с помощью холодильного цикла (азотного или на смешанном хладагенте) до криогенной температуры, при которой он переходит в жидкость. Готовый СПГ хранят в криогенных резервуарах с вакуумной изоляцией и по мере надобности отгружают в криоцистерны или регазифицируют обратно в газ для потребителя.
Мини-заводы СПГ CRYOTEC: типоразмеры
TGS поставляет заводы сжижения линейки CRYOTEC (производитель CRYONORM Anlagenbau GmbH, Германия). Линейка охватывает шесть типоразмеров по производительности – от небольших установок до промышленных:
| Модель | Производительность |
|---|---|
| CRYOTEC 1 | 1 000 кг/ч |
| CRYOTEC 1,5 | 1 500 кг/ч |
| CRYOTEC 3 | 3 000 кг/ч |
| CRYOTEC 4 | 4 000 кг/ч |
| CRYOTEC 5 | 5 000 кг/ч |
| CRYOTEC 7 | 7 000 кг/ч |
Производительность подбирают под суточную потребность объекта в СПГ и режим работы. Модельный ряд и комплектацию смотрите на странице заводов СПГ CRYOTEC.

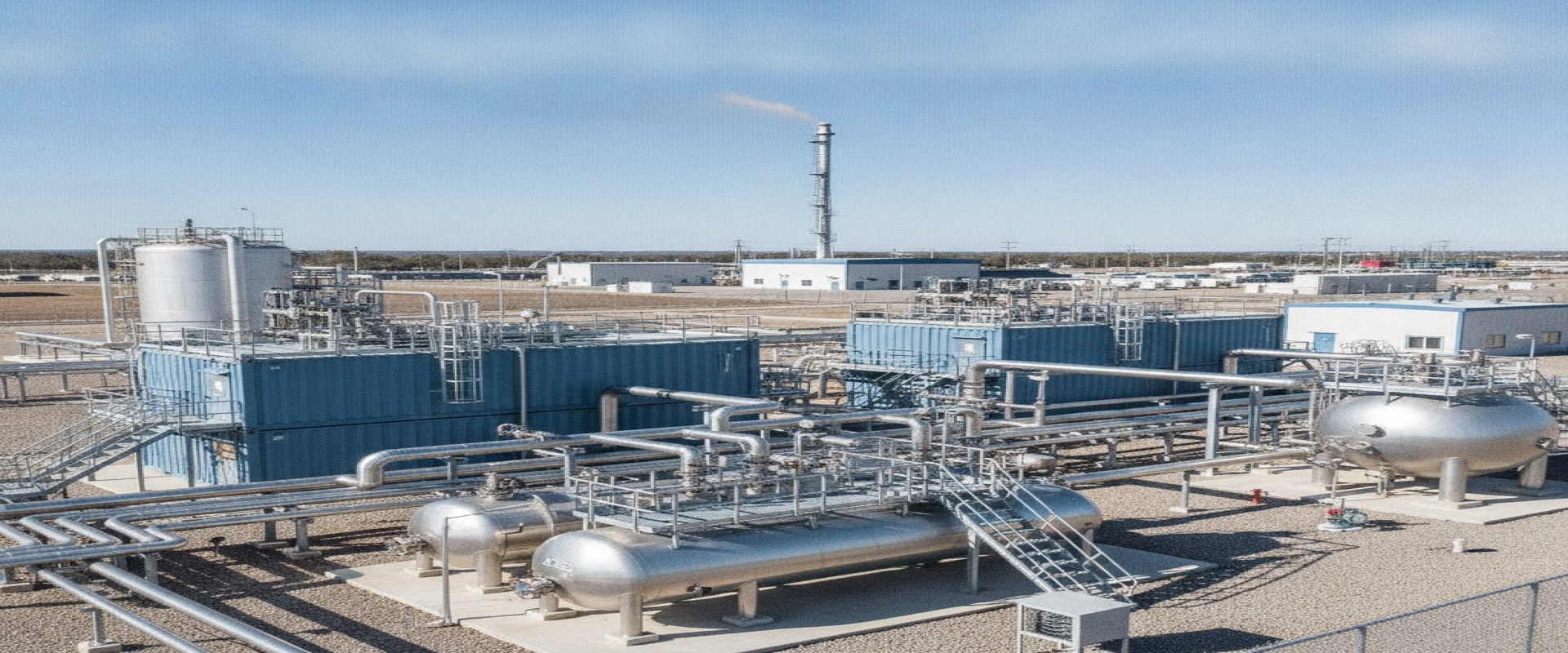

Контейнерное исполнение и автономный режим
Заводы CRYOTEC выпускаются в контейнерном (модульном) исполнении: оборудование смонтировано и обвязано на раме внутри блок-контейнера, что сокращает сроки монтажа на площадке и упрощает перевозку. Установка работает в полностью автоматическом режиме с дистанционным контролем: система сама поддерживает параметры процесса, а персонал нужен только для планового обслуживания. Это важно для удалённых объектов, где нет возможности держать большую эксплуатационную бригаду.
Где применяют мини-заводы СПГ
Основной сценарий – автономная газификация районов и предприятий, удалённых от магистрального газопровода: СПГ доставляют криоцистернами и регазифицируют на месте. Другие применения – заправка карьерной и магистральной техники на метане, резервное топливо для котельных и электростанций, снабжение производств, которым нужен стабильный источник газа. По сравнению с подвозом СУГ метан часто выгоднее там, где есть доступ к трубопроводному газу низкого давления для сжижения.
Что учесть при выборе мини-завода СПГ
Ключевые параметры – требуемая производительность (кг/ч или тонн/сутки), состав и давление исходного газа, наличие площадки и энергоснабжения, а также условия хранения и отгрузки СПГ. Важно оценить полный цикл: осушка и очистка газа, холодильный цикл, криогенное хранение, узел отгрузки. Отдельно прорабатывают требования промышленной безопасности к криогенному оборудованию. Грамотный подбор начинается с исходных данных по газу и потребности объекта – это лучше делать вместе с поставщиком.
Этапы проекта: от обследования до пусконаладки
Внедрение мини-завода СПГ TGS сопровождает на всех стадиях. Это предпроектное обследование и сбор исходных данных, проектирование установки под конкретный объект, поставка контейнерного оборудования, монтаж и обвязка на площадке, а также пусконаладка с выводом на рабочий режим и обучением персонала. Такой подход снижает риски и гарантирует, что установка выйдет на заявленную производительность.
Как заказать оборудование в TGS
ТОО «Теплогазстрой» (TGS) поставляет, проектирует и монтирует газовое оборудование под ключ по всему Казахстану. Подберём решение под вашу задачу, рассчитаем производительность и подготовим проект. Караганда, ул. Кирпичная 21А. Телефон +7 701 772 9404, почта sale@tgs-fas.kz.
Часто задаваемые вопросы
Чем СПГ отличается от СУГ?
СПГ – это сжиженный природный газ (метан), охлаждённый до −162 °C. СУГ – сжиженный пропан-бутан, который сжижается под давлением при обычной температуре. Это разные продукты с разным оборудованием для хранения и заправки.
Какая производительность у мини-заводов CRYOTEC?
Линейка CRYOTEC охватывает шесть типоразмеров: 1000, 1500, 3000, 4000, 5000 и 7000 кг/ч. Модель подбирают под суточную потребность объекта в СПГ.
Нужен ли магистральный газопровод для мини-завода СПГ?
Для сжижения нужен источник природного газа – трубопровод низкого давления или газ собственной добычи. Сам мини-завод как раз позволяет получать СПГ там, где нет магистрали высокого давления, и снабжать удалённые объекты.
Что такое контейнерное исполнение завода?
Это модульная поставка, при которой оборудование смонтировано и обвязано внутри блок-контейнера на заводе-изготовителе. Такое исполнение сокращает сроки монтажа на площадке и упрощает транспортировку.
Можно ли эксплуатировать завод без большой бригады?
Да, заводы CRYOTEC работают в автоматическом режиме с дистанционным контролем. Постоянное присутствие большой бригады не требуется, персонал нужен для планового обслуживания.
С чего начать подбор мини-завода СПГ?
С исходных данных: требуемая производительность, состав и давление исходного газа, условия хранения и отгрузки. По этим данным подбирают типоразмер и комплектацию. TGS помогает с подбором и проектом.
