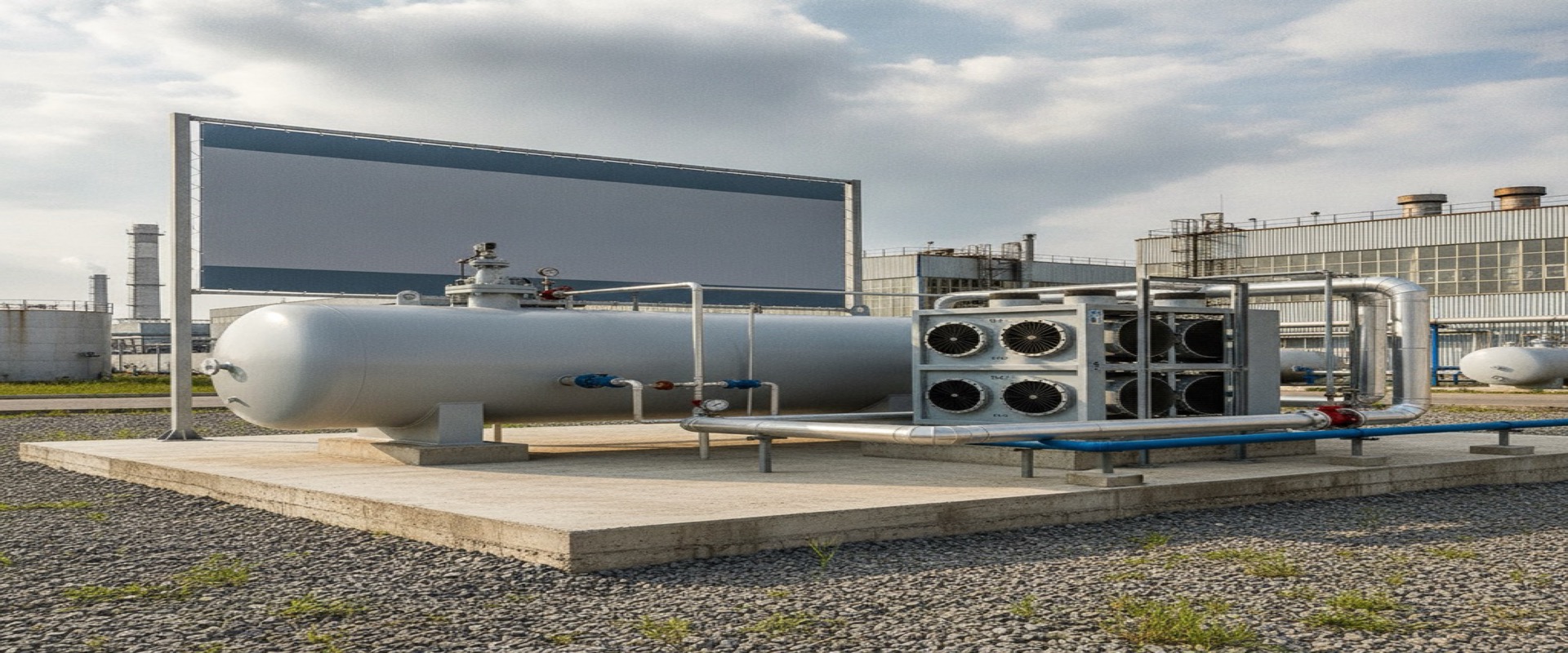

Автономное газоснабжение предприятия это система, которая обеспечивает объект сжиженным газом без подключения к магистральному газопроводу. В основе контура лежит газгольдер, из которого газ через испаритель, редуцирование и учёт подаётся потребителям: котельной, технологическим печам, сушилкам, автотранспорту. Ниже разбираем, из чего состоит система, как её организовать и какие нормы это регулируют.
Что такое автономное газоснабжение объекта
Автономная система решает задачу там, где магистрального газа нет или подключение к нему экономически невыгодно. Предприятие получает собственный источник газа с запасом на недели и месяцы, а расход пополняется доставкой СУГ автоцистерной. Для производства это стабильное топливо для тепла и технологии, независимое от графиков подключения к сетям.
В отличие от бытового газгольдера для частного дома, промышленный контур рассчитывают на больший и неравномерный расход, поэтому в нём почти всегда есть принудительное испарение и узел коммерческого учёта.
Из чего состоит система автономного газоснабжения
Промышленная система собирается из нескольких обязательных узлов. Каждый отвечает за свой этап: хранение жидкой фазы, перевод её в газовую, снижение давления до рабочего и учёт расхода.
| Узел | Назначение |
|---|---|
| Резервуар (газгольдер) | Хранение запаса СУГ в жидкой фазе |
| Испарительная установка | Перевод жидкой фазы в газовую с нужной производительностью |
| Редукционный узел | Снижение давления газа до рабочего для потребителей |
| Узел учёта | Коммерческий и технологический учёт расхода газа |
| Газопровод и арматура | Транспорт газа к потребителям, отсечка и защита |
Резервуары и газгольдеры
Объём резервуара подбирают под суточный расход и желаемый интервал между заправками: чем больше газгольдер, тем реже доставка. Размещают резервуары наземно или подземно; подземное исполнение стабилизирует температуру газа и экономит площадь. Ассортимент представлен в разделе резервуаров и газгольдеров.
Испарительные установки
При промышленном расходе естественного испарения из резервуара недостаточно, особенно зимой, поэтому ставят испарительные установки. Их производительность подбирают по пиковому расходу газа, чтобы давление на потребителе не падало при максимальной нагрузке. Подробнее о подборе в статье об испарителях СУГ.
Учёт и редуцирование газа
После испарителя газ проходит редукционный узел, где давление снижается до рабочего, и узел учёта, который фиксирует расход. Для предприятия точный учёт важен и для расчётов с поставщиком, и для контроля технологического потребления. Как устроен узел учёта, разобрано в статье об узле учёта СУГ.
Этапы организации автономного газоснабжения
Система создаётся по шагам, и пропускать проектную стадию нельзя: от расчёта расхода зависят и объём резервуара, и производительность испарителя.
Обследование и расчёт
Определяют состав потребителей, пиковый и суточный расход газа, требуемое давление. По этим данным подбирают объём резервуара и производительность испарителя.
Проект и согласование
Разрабатывают проект газоснабжения с учётом норм безопасности и разрывов до зданий, согласуют его в установленном порядке.
Монтаж и пусконаладка
Монтируют резервуар, испаритель, редуцирование, учёт и газопровод, проводят опрессовку и пусконаладку с выходом на рабочий режим.
Нормы и требования
Автономное газоснабжение относится к опасным производственным объектам и регулируется нормами промышленной безопасности: техническим регламентом ТР ТС 016/2011 и сводами правил по газораспределительным и газопотребляющим системам. Резервуары и арматура проходят сертификацию, а размещение оборудования выполняется с нормируемыми разрывами до зданий и сооружений.
Автономное газоснабжение под ключ от TGS
TGS поставляет и комплектует оборудование для автономного газоснабжения предприятий: резервуары и газгольдеры, испарительные установки, насосы, компрессоры и узлы учёта от брендов FAS, CORKEN, BLACKMER. Подобрать комплект под объект можно в разделе автономного газоснабжения или по телефону +7 701 772 9404.
Часто задаваемые вопросы об автономном газоснабжении
Что входит в систему автономного газоснабжения предприятия?
Резервуар (газгольдер) для хранения СУГ, испарительная установка, редукционный узел, узел учёта и газопровод с арматурой. Каждый узел отвечает за свой этап от хранения до подачи газа потребителю.
Чем промышленная система отличается от бытового газгольдера?
Промышленный контур рассчитан на больший и неравномерный расход, поэтому в нём почти всегда есть принудительное испарение и коммерческий узел учёта, тогда как в бытовом хватает естественного испарения.
Как подобрать объём газгольдера для предприятия?
По суточному расходу и желаемому интервалу между заправками: чем больше объём, тем реже доставка. Расход определяют на этапе обследования и расчёта.
Нужен ли испаритель на предприятии?
Да, при промышленном расходе естественного испарения из резервуара не хватает, особенно зимой. Испаритель обеспечивает стабильную подачу газа при пиковой нагрузке.
Какими нормами регулируется автономное газоснабжение?
Основа это технический регламент ТР ТС 016/2011 и своды правил по газораспределительным системам. Оборудование сертифицируется, а размещение выполняется с нормируемыми разрывами.
Сколько занимает организация автономного газоснабжения?
Срок зависит от масштаба объекта и включает обследование и расчёт, проект и согласование, монтаж и пусконаладку. Точные сроки определяют после обследования.
