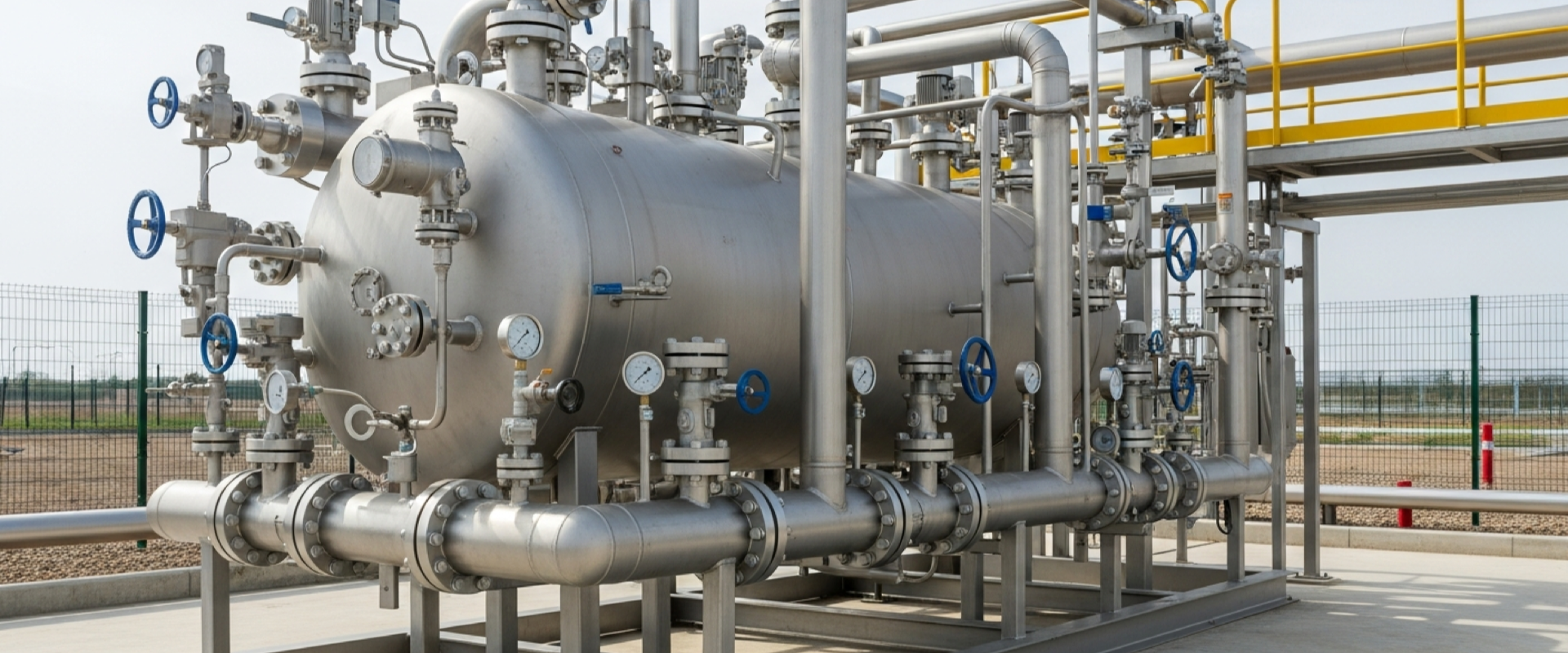

Испаритель СУГ переводит сжиженный пропан-бутан из жидкой фазы в паровую, чтобы объект получал газ стабильно и при любой погоде. Без испарителя зимой расход «садится»: при -20 °C естественного испарения из резервуара не хватает даже небольшой котельной. Разберём, какие бывают испарители, как рассчитать производительность под объект и что учесть при монтаже.
Зачем нужен испаритель и когда естественного испарения мало
Естественная испарительная способность резервуара падает с температурой: при +15 °C наземный газгольдер на 4850 л отдаёт около 3–4 кг/ч паровой фазы, а при -20 °C — почти ноль. Как только пиковый расход объекта превышает 8–10 кг/ч, естественного испарения не хватает, и газ нужно «испарять принудительно».
Испаритель решает три задачи: держит стабильное давление на входе в редуцирующую линию, исключает «мокрый газ» (унос жидкой фазы в трубу) и позволяет полностью выработать резервуар без потери мощности зимой.
Виды испарителей и их производительность
По принципу нагрева испарители делят на электрические сухие и жидкостные (с промежуточным теплоносителем). Линейка TGS перекрывает диапазон от 15 до 14 000 кг/ч — от дачи до промышленного кластера.
| Тип испарителя | Производительность, кг/ч | Типичный объект |
|---|---|---|
| Электрический сухой (малый) | 15–40 | Дом, дача, малый цех |
| Электрический сухой (средний) | 60–170 | Коттеджный посёлок, СТО, пекарня |
| Жидкостный (базовый) | 200–620 | Производство, котельная |
| Жидкостный (мощный) | 800–1900 | Завод, крупная котельная |
| Жидкостный (промышленный) | 4000–14000 | ТЭЦ, промышленный кластер |
Электрические сухие проще в монтаже и обслуживании, их берут на объекты до 170 кг/ч. Жидкостные выигрывают на больших расходах: теплоноситель снимает риск локального перегрева и продлевает ресурс. Все модели рассчитаны по ТР ТС 032/2013 как сосуды под давлением.
Как рассчитать производительность испарителя
Производительность подбирают по пиковому часовому расходу газа с запасом 20–30 %. Пиковый расход считают так: суммарную мощность газопотребителей делят на теплотворность СУГ (примерно 12,8 кВт·ч на 1 кг).
Пример: котельная 500 кВт даёт расход около 39 кг/ч, с запасом 30 % нужен испаритель на 60 кг/ч. Ошибка «впритык» приводит к падению давления в морозы, поэтому запас закладывают всегда. Точный подбор с учётом одновременности потребителей делают на этапе проекта.
Монтаж и требования к обвязке
Испаритель устанавливают между резервуаром и редуцирующей линией, на негорючем основании, с защитой по уровню жидкой фазы и по температуре. Обвязку и запорную арматуру проектируют по СП 62.13330.2011, а газ должен соответствовать ГОСТ 20448-2018. Электрические модели требуют подвода питания (однофазные — 220 В, мощные — 380 В) и заземления.
На объектах с несколькими потребителями испаритель ставят в связке с редукторами высокого и низкого давления. Правильная обвязка — половина ресурса установки.
Частые ошибки при подборе
Три типичных промаха: берут испаритель «по площади объекта», а не по расходу газа; не закладывают запас на пик; ставят электрическую модель там, где по расходу нужна жидкостная. Любая из ошибок вылезает в первый же мороз падением давления.
Часто задаваемые вопросы
Когда объекту нужен испаритель, а когда хватит естественного испарения?
Испаритель нужен, когда пиковый расход превышает 8–10 кг/ч или объект работает зимой. При -20 °C наземный резервуар отдаёт почти ноль паровой фазы, поэтому котельные и производства ставят испаритель обязательно.
Как рассчитать производительность испарителя?
Разделите суммарную мощность газопотребителей на 12,8 кВт·ч/кг и добавьте запас 20–30 %. Котельная 500 кВт — это около 39 кг/ч, значит нужен испаритель на 60 кг/ч.
Чем электрический испаритель отличается от жидкостного?
Электрический сухой нагревает газ ТЭНами, он проще и берётся до 170 кг/ч. Жидкостный греет через промежуточный теплоноситель, работает на расходах 200–14 000 кг/ч и устойчивее к перегреву.
Какая мощность питания нужна электрическому испарителю?
Малые модели до 40 кг/ч подключаются к 220 В, более мощные (от 60 кг/ч) — к 380 В. Обязательно заземление и защита по температуре и уровню жидкой фазы.
Можно ли поставить испаритель к уже смонтированному газгольдеру?
Да, испаритель встраивается в линию между резервуаром и редуктором. Потребуется корректировка обвязки и проекта, но менять сам газгольдер не нужно.
Какими нормами регулируется установка испарителя?
Испаритель как сосуд под давлением подпадает под ТР ТС 032/2013, газовое оборудование — под ТР ТС 016/2011, обвязка и размещение — под СП 62.13330.2011, качество газа — ГОСТ 20448-2018.
Подбор и поставка испарителей
TGS поставляет испарители и испарительные установки FAS производительностью от 15 до 14 000 кг/ч с подбором под пиковый расход объекта. Оборудование интегрируется в системы автономного газоснабжения; по бренду — каталог оборудования FAS. Расчёт и подбор — по телефону +7 701 772 9404 или sale@tgs-fas.kz (Караганда).
