Механические уровнемеры для пропан-бутана

Уровнемеры FAS & ROCHESTER для горизонтальных и вертикальных ёмкостей, для газовозов

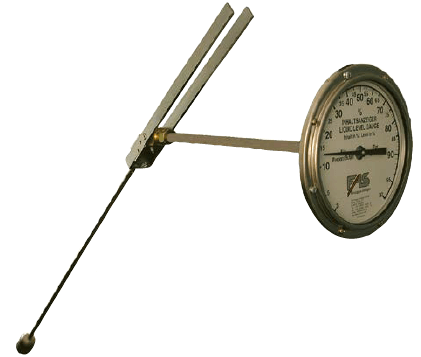

Прибор-указатель уровня для горизонтальных цилиндрических емкостей, используется преимущественно в емкгстях ГНС и газовозах.

  • способ монтажа – горизонтальный
  • 8”-шкала
  • спиральная прокладка 1.4571 (графит до 550°C)
  • болты M12×25 из нержавеющей стали

Исполнения:

  • A – для пропан-бутана, тип W709, фланец PN 40, материал – сталь 1.4541
  • B – для пропан-бутана и аммиака, материал – нержавеющая сталь
  • C – для пропан-бутана, тип W709, амортизация для мобильных емкостей (газовозов), длина стержня – 475 мм, боковой монтаж, фланец PN40, материал – сталь 1.4541

Исполнение A

Номер FAS Диаметр емкости, мм Длина стержня, мм
18 071 1600 610
18 072 1900 610
18 073 2000 610
18 074 2100 610
18 075 2200 610
18 076 2300 610
18 077 2400 610
18 078 2500 610
18 079 2700 610
18 080 2800 610
18 081 2900 610
18 082 3000 610
18 083 3200 610
18 084 3400 610
18 085 3500 610
18 086 3600 610
18 087 3800 610
18 088 4000 610

Исполнение B

Номер FAS Диаметр емкости, мм Длина стержня, мм
18 168 up 3000 610
18 169 up 3600 610
18 170 up 4000 610

Исполнение C

Номер FAS Диаметр емкости, мм Длина стержня, мм
18 100 2000 без трубки (боковой монтаж)
18 101 2100 без трубки (боковой монтаж)
18 102 2200 без трубки (боковой монтаж)
18 103 2150 без трубки (боковой монтаж)
18 104 2050 без трубки (боковой монтаж)
18 105 1900 без трубки (боковой монтаж)
18 106 2250 без трубки (боковой монтаж)
18 107 1800 без трубки (боковой монтаж)
18 108 1750 без трубки (боковой монтаж)

Прибор-указатель уровня  FAS для больших горизонтальных цилиндрических емкостей

  • вертикальный монтаж
  • 8”-шкала
  • спиральная прокладка 1.4571 (графит до 550°C)
  • болты M12×25 из нержавеющей стали

Исполнения:

  • A – для пропан-бутана, тип S709 (максимальная длина стержня – 2500 мм, для других размеров – по запросу), фланец PN 40, материал – сталь 1.4541
  • B – для пропан-бутана и аммиака, фланец PN 25, нержавею­щая сталь

Исполнение A

Номер FAS Диаметр емкости, мм Длина стержня, мм
18 140 1600 980
18 141 2000 1100
18 142 2300 1330
18 143 2500 1350
18 144 2500 1380
18 145 2500 1400
18 146 2500 1430
18 147 2500 1450
18 148 2500 1550
18 149 2500 1650
18 150 2600 1540
18 151 2600 1590
18 152 2900 1550
18 153 2900 1580
18 154 2900 1600
18 155 2900 1650
18 156 3000 1530
18 157 3000 1635
18 158 3200 1750
18 159 3400 1850
18 160 3600 1800
18 161 4000 2085
18 094 Наценка за нестандартные емкости и повышенную длину стержня

Исполнение B

Номер FAS Диаметр емкости, мм Длина стержня, мм
18 172 до 2500 до 1550
18 173 до 3000 до 1800
18 174 до 3600 до 2300
18 175 до 4000 до 2300

Прибор-указатель уровня, PN 25 для горизонтальных цилиндрических емкостей

  • тип Rochester
  • 4”-шкала
  • спиральная прокладка 1.4571 (графит – до 550°C)
  • болты M12×25 из нержавеющей стали

Прибор-указатель уровня с 4”-шкалой для аммиака (NH3) поставляет­ся по запросу

Номер FAS Способ монтажа Диаметр емкости, мм Длина стержня, мм
18 330 горизонтальный до 2000 610
18 331 горизонтальный до 2500 610
18 332 горизонтальный до 3000 610
18 333 вертикальный до 2000 до 1250
18 334 вертикальный до 2500 до 1550
18 335 вертикальный до 3000 до 1800
18 094 Наценка за нестандартные емкости и повышенную длину стержня

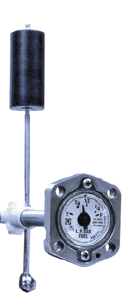

Указатель уровня (уровнемер) PN 25, Тип ROCHESTER Junior

  • резиновая прокладка
  • защитный колпачок
  • соединительные болты M6×25
Номер FAS Тип Junior Монтаж Диаметр емкости, мм Длина стержня, мм
18 001 6284 горизонтальный до 800 ≈350
18 002 6284 горизонтальный до 1250 ≈350
18 003 6284 горизонтальный до 1600 ≈350
18 006 Специальное исполнение для аммиака
18 011 6281 вертикальный 800 630
18 012 6281 вертикальный 1000 510
18 013 6281 вертикальный 1250 630
18 014 6281 вертикальный 1250 755
18 015 6281 вертикальный 1250 785
18 016 6281 вертикальный 1250 805
18 017 6281 вертикальный до 1600 до 1200

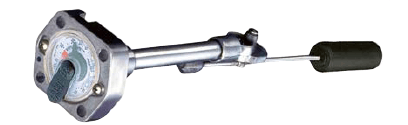

Указатель уровня (уровнемер) PN 25, Тип Senior

  • резиновая прокладка
  • защитный колпачок
  • соединительные болты M6×25
Номер FAS Тип Senior Монтаж Диаметр емкости, мм Длина стержня, мм
18 021 6283 горизонтальный до 1600 ≈200
18 031 6280 вертикальный до 1500 до 825
18 032 6280 вертикальный до 2000 до 1200
