Счётчики для пропан-бутана и нефтепродуктов
Измерительные устройства FAS, SAMPI, LIQUID CONTROLS MID400-TEX, MID800-TEX, MA7, MA15, MA7-TEX, MA15-TEX

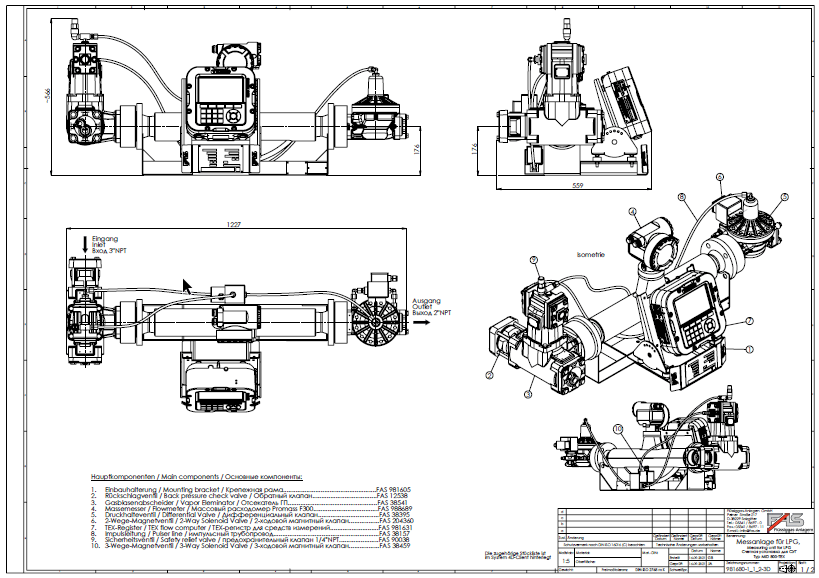

ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО FAS MID400-TEX
Основано на кориолисном счетчике
Предназначено для учета пропан-бутана в стационарных терминалах либо автомобилях- газовозах. Измерительное устройство MID400-TEX обеспечивает возможность учета всех важных параметров при работе с пропан-бутаном:
- отпуск топлива в ЛИТРАХ
- отпуск топлива в КИЛОГРАММАХ
- задание дозы отпуска в литрах или килограммах
- учет плотности
- фиксация сменного отпуска
- фиксация всех операций
Рабочие параметры
| Параметр | Маркировка | Ед. измерения | Данные |
|---|---|---|---|
| Класс точность | - | - | 1,0 |
| Макс. производительность | Q max | l/min; kg/min | 450; 220 |
| Мин. производительность | Q min | l/min; kg/min | 60; 40 |
| Минимальный объем отпуска | MMQ | L; KG | 50; 25 |

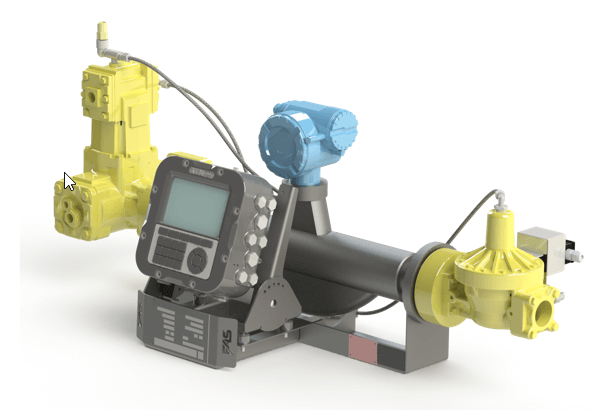

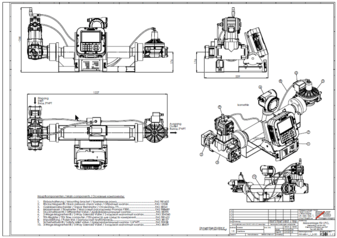

ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО FAS MID800-TEX
Основано на кориолисном счетчике
Предназначено для учета пропан-бутана в стационарных терминалах либо автомобилях- газовозах. Измерительное устройство MID400-TEX обеспечивает возможность учета всех важных параметров при работе с пропан-бутаном:
- отпуск топлива в ЛИТРАХ
- отпуск топлива в КИЛОГРАММАХ
- задание дозы отпуска в литрах или килограммах
- учет плотности
- фиксация сменного отпуска
- фиксация всех операций
Рабочие параметры
| Параметр | Маркировка | Ед. измерения | Данные |
|---|---|---|---|
| Класс точность | - | - | 1,0 |
| Макс. производительность | Q max | l/min; kg/min | 800; 400 |
| Мин. производительность | Q min | l/min; kg/min | 60; 40 |
| Минимальный объем отпуска | MMQ | L; KG | 50; 25 |
ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО SAMPI МA7, НОМЕР ЗАКАЗА FAS 187935
Основано на механическом счетчике
для пропана/бутана без температурной компенсации
состоящий из:
- Газоотсекатель с фильтром тонкой очистки
- Обратный клапан на входе
- Измерительная камера
- Дифференциальный клапан
- Соединения 2" FNPT
- направление потока слева направо
- Buna уплотнения
- макс. производительность 380 l/min
- импульсная линия
Механическое счетное устройство, состоящее из:
- счетчика Typ VR
- показания в литрах
- печатного устройства
- заводской аттестат 2.3 в соответствии с EN 10 204
ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО SAMPI МA7, НОМЕР ЗАКАЗА FAS 187936
Основано на механическом счетчике
для пропана/бутана без температурной компенсации
состоящий из:
- Газоотсекатель с фильтром тонкой очистки
- Обратный клапан на входе
- Измерительная камера
- Дифференциальный клапан
- Соединения 2" FNPT
- направление потока слева направо
- Buna уплотнения
- макс. производительность 380 l/min
- импульсная линия
Механическое счетное устройство, состоящее из:
- счетчика Typ VR
- показания в литрах
- заводской аттестат 2.3 в соответствии с EN 10 204

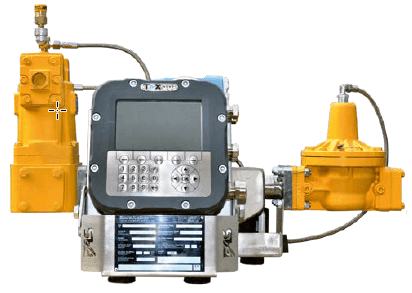

ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО МA7-TEX, НОМЕР ЗАКАЗА FAS 981657
Основано на механическом счетчике и электронном компьютере TEX
для установки в STW
- Газоотсекатель с фильтром тонкой очистки
- Обратный клапан на входе
- Измерительная камера
- Дифференциальный клапан
- Соединения 2" FNPT
- направление потока слева направо
- Buna уплотнения
- макс. производительность 380 l/min
- импульсная линия
Электронный компьютер ТЕХ с возможностью задания дозы, печати ТТН, архивации и передачи данных.
КОМПОНЕНТЫ И ЗАПАСНЫЕ ЧАСТИ ИЗМЕРИТЕЛЬНЫХ УСТРОЙСТВ
| Описание | LC-код | FAS-Nr | Изображение |
|---|---|---|---|
| Отсекатель паровой фазы LC-SAMPI для MA7 установок | A8340A | 38 376 |
|
| Фильтр Typ FAS для MID400 и MID400-TEX | 38 3600 |
|
|
| Фильтр LCSAMPI для MA7 установок | A2343A | 38 360 |
|
| Фильтроэлемент FAS для MID 400 и MID400-TEX | 38 3601 | ||
| Фильтроэлемент LC SAMPI для MA7 установок 80 mesh SS | FA7-80 | 38 3751 |
|
| Массовоый расходомер LPGMass,DN 40 | LPGMass | 98 6579 |
|
| Массовый расходомер PROMASS, DN 50 | PROMASS | 98 861 |
|
| Дифференциальный клапан LC-SAMPI für MA7, MA15, MID400 und MID400-TEX | A2843 | 38 395 |
|
| Обратный клапан LC-SAMPI für MA7, MA15, MID400 und MID400-TEX | A2885 | 38 444 |
|
| Комплект задания дозы Typ FAS | 931920 | ||
| TEX-электронный регистр (NTX flow computer) | TEX | 98 1631 |
|
| ME3000-электронный регистр | ME3000 | 98 930 |
|
| Принтер EPSON TM-U295, 24V | 38 466 |
|
|
| 3х-ходовой электромагнитный клапан | 38 459 | ||
| 2/2 ходовой электромагнитный клапан Magnetventil | 20 4360 | ||
| Температурный сенсорв PT100 с калибровочным сертификатом | für MID400TEX | 98 1801 | |
| Температурный сенсор без калибровочного сертификата PT100 exkl. Kalibrierungsschein | für MID400TEX | 98 180 |
