Насосы CORKEN для пропан-бутана
FD-150; Z2000; Z3200; Z3500; Z4200; Z4500

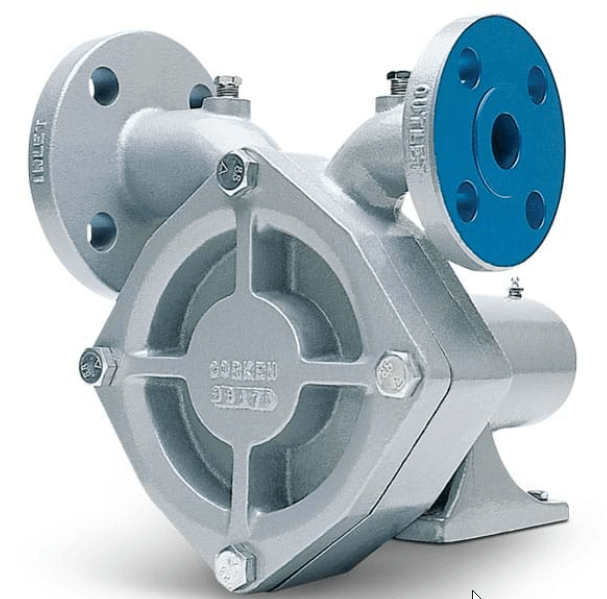

Регенеративный турбинный насос Corken FD-150 имеет прочную репутацию долговечного насоса. Свободно плавающая крыльчатка сводит к минимуму износ и обеспечивает долгие годы бесперебойной работы. Турбинный насос CORKEN FD-150 предназначен для непрерывной работы и является отличным выбором для низких расходов и перепада давления от среднего до высокого. Жидкость циркулирует между зубьями крыльчатки, когда она вращается между корпусом насоса и головкой. Поскольку крыльчатка является свободно плавающей, контакт металла с металлом отсутствует, поэтому насос практически не требует технического обслуживания. Компания Corken предлагает несколько моделей регенеративных турбинных насосов с широким диапазоном перепада давления и производительности.
Подходит для СНГ (пропан и бутан), сельскохозяйственного аммиака и многих других сжиженных газов.
ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип насоса: СORKEN FD-150
Номер заказа FAS: 21 7088
производительность около 150 л/мин, макс.
Дифференциальное давление 17 бар, фланец в соответствии с DIN EN 1092-1 (DIN 2635), PN 40,
вход DN 40, выход DN 25,
со свободным концом вала,
вес насоса 29 кг.
Материалы:
Корпус и крышка насоса: Ковкий чугун.
Рабочее колесо: Бронза, ковкий чугун, сталь или нержавеющая сталь.
Вал: Сталь или нержавеющая сталь.
Седло уплотнения: карбид кремния. уплотнительные кольца из нержавеющей стали: Buna-N и Neoprene® (зарегистрированные торговые марки DuPont)

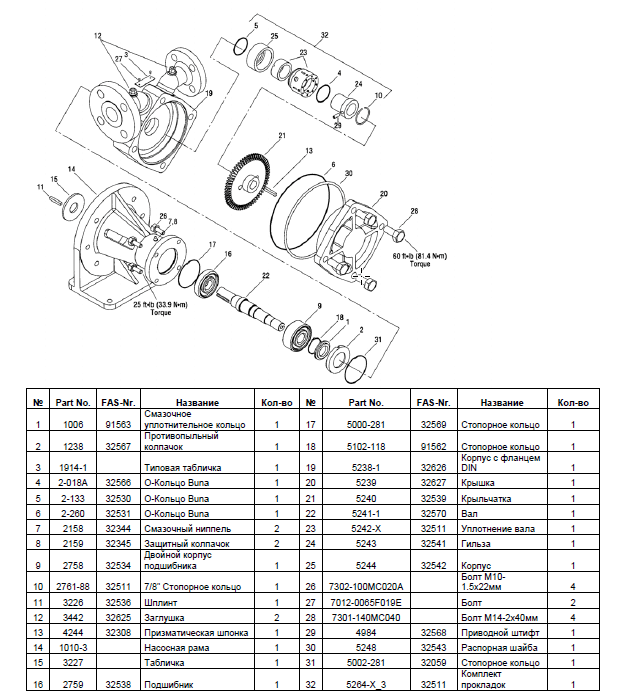

Запасные части и ремкомплекты насоса CORKEN FD-150

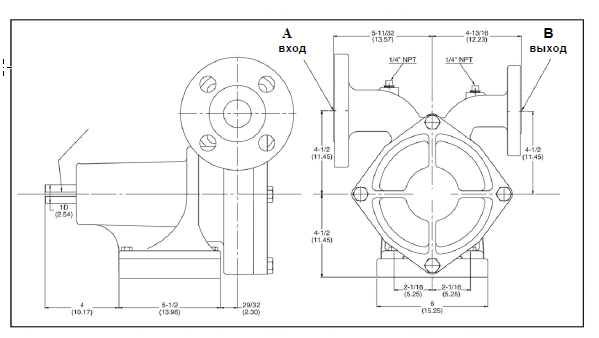

Размерный чертеж насоса CORKEN FD-150

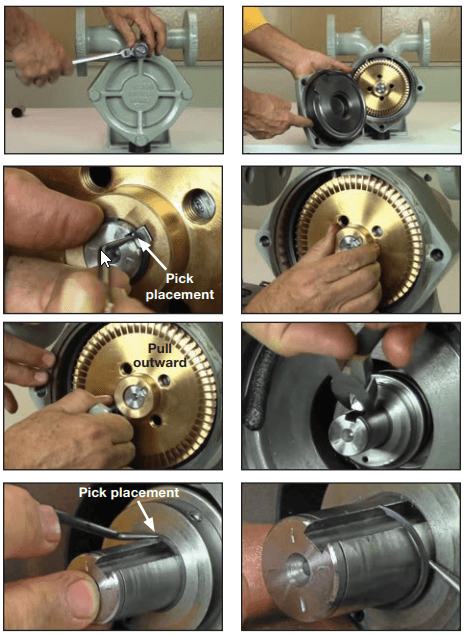

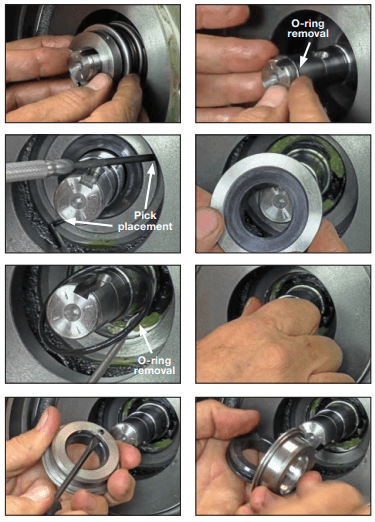

Графические рекомендации по демонтажу насоса CORKEN FD-150

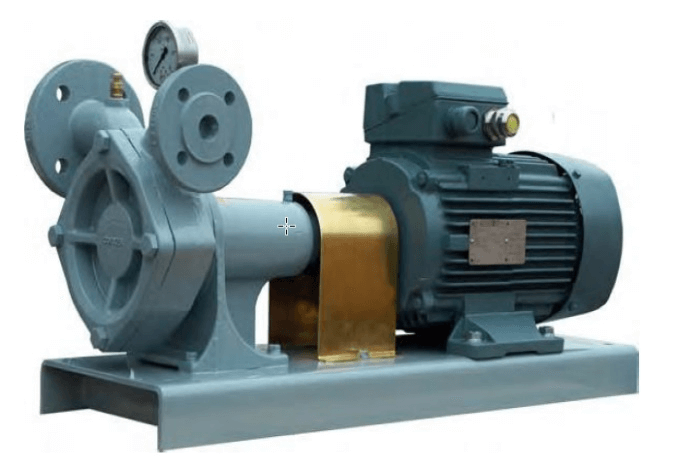

НАСОСНЫЙ АГРЕГАТ FD150
Номер заказа FAS 915025
Агрегатирован на заводе FAS в Германии
вход фланец DN40, выход фланец DN25, с взрывобезопасным электромотором Т3, 400/690V, 50 Hz, 5,5 KW, IMB3, муфтой и защитным кожухом, на общей раме.

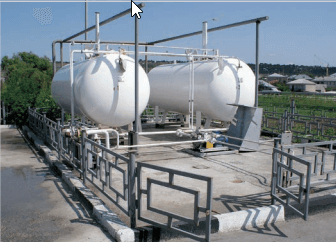

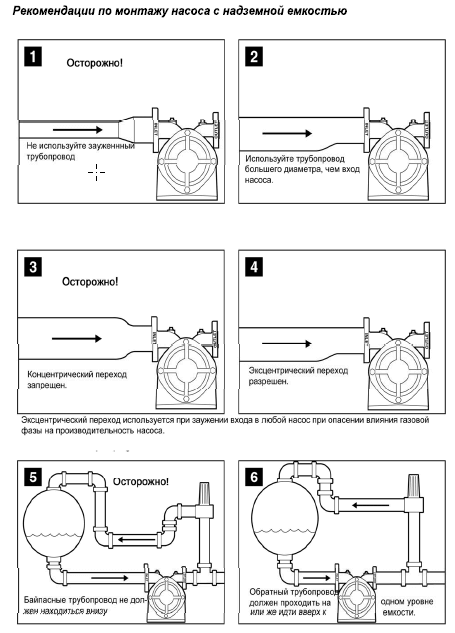

Для использования как с подземными так и с наземными емкостями.
НАСОСЫ CORKEN Z2000; Z3200; Z3500; Z4200; Z4500
Пластинчатый насос прямого вытеснения Corken, известный как Coro-Vane®, является отличным выбором для применения с пропаном, бутаном и сельскохозяйственным аммиаком. Саморегулирующиеся скользящие лопасти повышают эффективность перекачивания и помогают продлить срок службы насоса. И стандартные насосы, и насосы модели Z имеют сменные кулачок и боковые пластины. Снятие крышки насоса дает пользователю полный доступ к ротору, кулачку, боковым пластинам, уплотнениям и подшипникам. Все пластинчато-лопастные насосы Corken Z2000; Z3200; Z3500; Z4200; Z4500для сжиженного нефтяного газа оснащены нерегулируемым внутренним предохранительным клапаном, настроенным на заводе-изготовителе, поэтому регулировка на месте не требуется.
Насосы Coro-Vane® серии Z имеют конструкцию с шестью лопастями, приводами лопастей и запатентованным игольчатым упорным подшипником, рассчитанным на нагрузку 4000 фунтов. Упорные игольчатые подшипники защищают насос от динамических ударных нагрузок, создаваемых системой привода. Преждевременные отказы из-за осевых осевых нагрузок сведены к минимуму в грузовых автомобилях. Благодаря конструкции с уплотнительным кольцом они рассчитаны на рабочее давление 400 фунтов на кв. дюйм (28,6 бар). Поскольку шиберные насосы модели Z используются в основном для работы со сжиженным нефтяным газом (пропан и бутан) и сельскохозяйственным аммиаком, нерегулируемый внутренний предохранительный клапан предварительно настраивается на заводе и не требует регулировки в полевых условиях.
Насосы серии Z — отличный вариант для других сжиженных газов с высоким давлением паров, таких как сжиженный природный газ (NGL), хладагенты, CO2 и многие другие. Области применения включают перекачку насосом, грузовик для доставки пропана и транспорт. Доступны размеры 2”, 3” и 4”.
НАСОС Z2000
Номер заказа FAS 21 296
Производительность: макс. 220 l/min при давлении = 5 bar,
правого вращения,
соединительные узлы - 2" NPT, с простым сальниковым уплотнением, макс. 800 об/мин, корпус ASTM A536, макс. диф.дпавление 8,6 bar.
Макс. кол-во оборотов, 1/мин 750
Макс. температура, °С 107
Макс. Рабочее давление, бар 28,
Вес, кг 45,4
Насосный агрегат Z2000
Поставляются в двух исполнениях:

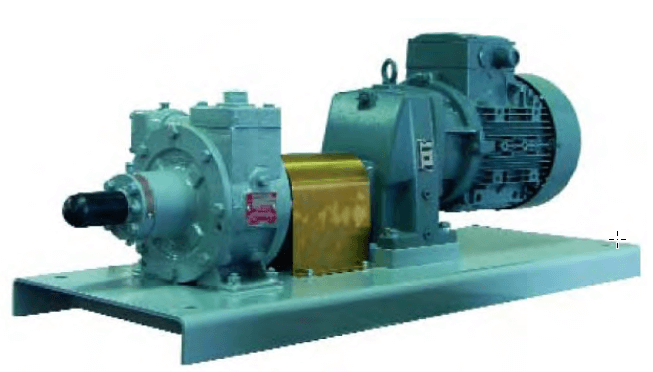

номер заказа FAS 21 225 – с редукторным приводом
номер заказа FAS 21 2251 – с ременной передачей

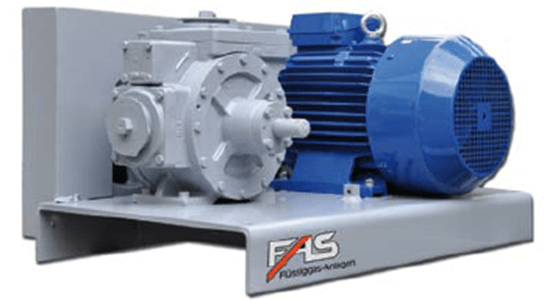

с ременной передачей:
Агрегат состоит из следующих основных компонентов
- Насос Z2000
- Электромотор 5,5 kW, 380/660 V, 50Hz, 1490 U/Min, B-3,
передача в комплекте с защитным кожухом
Собран на общей раме огрунтован покрашен.

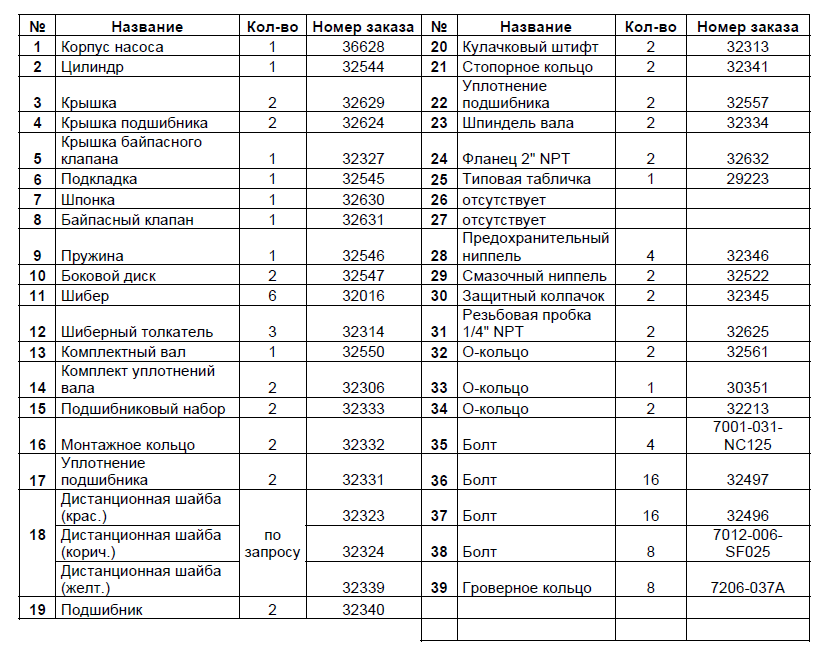

Запасные части и ремкомплекты для насосов СORKEN Z2000
НАСОС CORKEN Z3500
Для сжиженных углеводородных газов
с подключением на входе и выходе 3" NPT IG
макс. производительность 490 л/мин при
макс. дифф. давлении 8,6 бар
вес 76 кг
Старая маркировка Z3500HGAMT
Новая маркировка Z3500HGA6MT
НАСОСНЫЙ АГРЕГАТ Z3500
Номер заказа FAS 213160 (с редуторным приводом)
Мотор 10 кВт
Вес 243 кг
НАСОСНЫЙ АГРЕГАТ Z3500
Номер заказа FAS 218089 (с ременной передачей)
Мотор 10 кВт
Вес 266 кг
НАСОС CORKEN Z4500
Номер заказа FAS 21718
Для сжиженных углеводородных газов
соединения: вход 4" ANSI, выход 3" ANSI
производительность насоса: 719-1457 л/мин
рабочее давдение: 28,6 бар
вес 119 кг

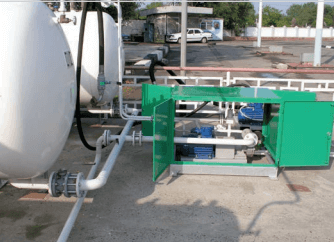

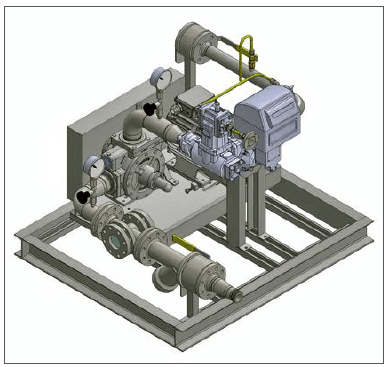

Комплектные насосные станции и насосной счетные установки с насосами CORKEN Z2000; Z3500; Z4500
Комплектные станции повышенной заводской готоности для ГНС. Агрегатирование на заводе FAS в Германии. Поставляются в комплекте с различными измерительными устройствами или без них.
| Номер закза FAS | CORKEN Тип насоса | Тип счетчика | Производительность л/мин | Мощность мотора, кВт |
|---|---|---|---|---|
| 93 1886 | Z 2000 | МА 7, объемный механический | 250 | 5,0 |
| 93 1881 | Z 3500 | МА 7, объемный механический | 400 | 10,0 |
| 93 1883 | Z 4500 | МА 15, объемный механический | 900 | 15,0 |

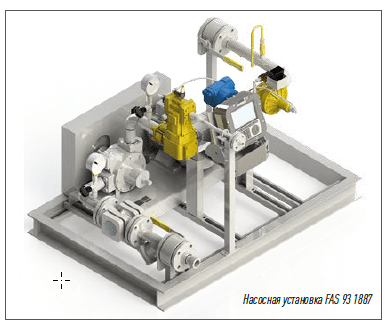

| 93 1887 | Z 2000 | MID 400, массовый | 250 | 5,0 |
| 93 1888 | Z 3500 | MID 400, массовый | 400 | 10,0 |
| 93 1889 | Z 4500 | MID 800, массовый | 900 | 15,0 |

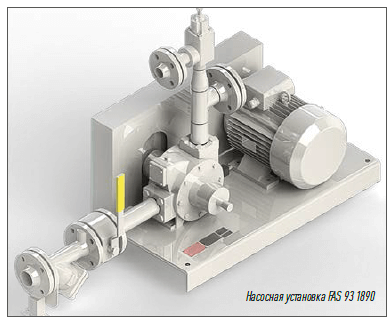

| 93 1890 | Z 2000 | без счетчика | 250 | 5,0 |
| 93 1891 | Z 3500 | без счетчика | 400 | 10,0 |
| 93 1892 | Z 4500 | без счетчика | 900 | 15,0 |
