Принцип действия испарителей серии FAS 2000 – нагрев жидкой фазы СУГ тепловыми элементами (трубчатыми электронагревателями, ТЭН), обеспечивающий принудительное парообразование. Испаритель работает в автоматическом режиме и позволяет контролировать все эксплуатационные параметры. Устройства автоматического контроля отключают установку при отклонениях от заданного температурного режима, предотвращая перегрев, а также при сбоях в подаче электропитания (скачки или падение напряжения, прекращение подачи тока и т.п.), угрожающих безопасности эксплуатации. Испарители могут использоваться на открытом воздухе (при наличии защиты от атмосферных осадков) и выполнены в соответствии с техническими регламентами Таможенного Союза, EU директивы, нормами ATEX

Технические характеристики

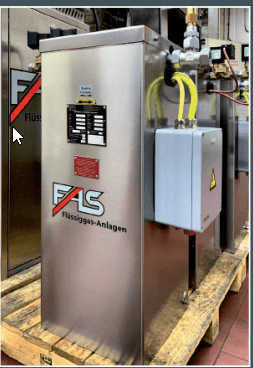

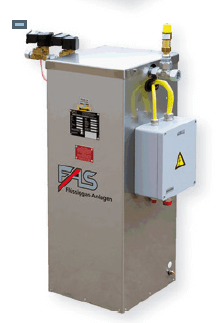

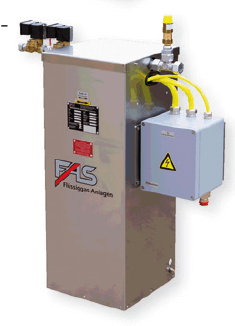

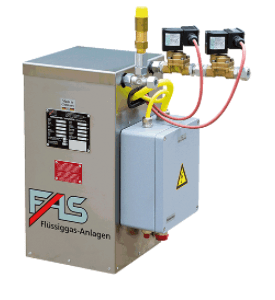

Электрический испаритель FAS 2000

• тип – «сухой» электрический
• производительность – от 15 до 170 кг/час
• температура газа на выходе – не более 70°С
• электропитание – 230 В, 50 Гц
• максимальное давление – 25 бар
• диаметр трубопровода – от 12 мм
• сечение подводящего кабеля питания, не менее, – 2,5 мм2

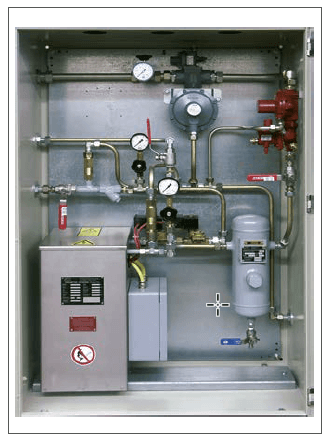

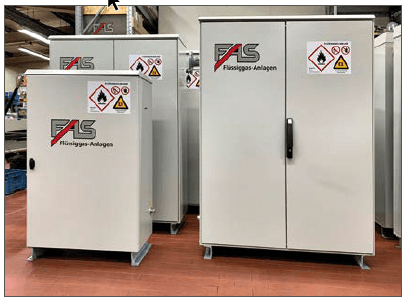

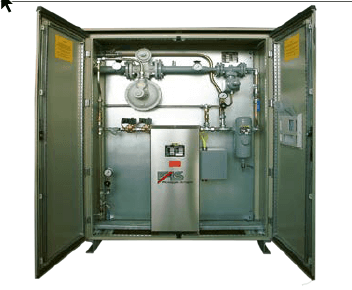

Компактные испарительные установки

Компактные испарительные установки в шкафном исполнении, готовы к подключению, состоят из:

• фильтра-грязеуловителя перед испарителем
• отсекателя жидкой фазы с возможностью монтажа сенсора уровня
• регуляторной группы (возможна 2-ступенчатая)
• запорной арматуры, манометров
• резервной газовой линии

Установка собрана в стальном шкафу и готова к подключению сразу после монтажа

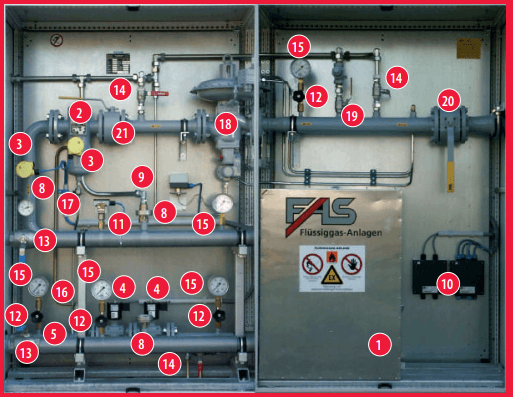

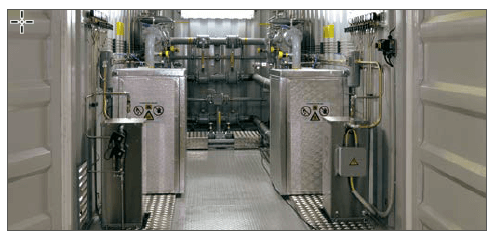

Испарительная установка повышенной производительности, серия Premium, на базе испарителей FAS 2000

• тип – «сухой» электрический
• температура газа на выходе – не выше 70°
• взрывобезопасное исполнение Ex II
• электропитание – 380 В
• 2-ступенчатая регуляторная группа
• максимальное рабочее давление – 25 бар

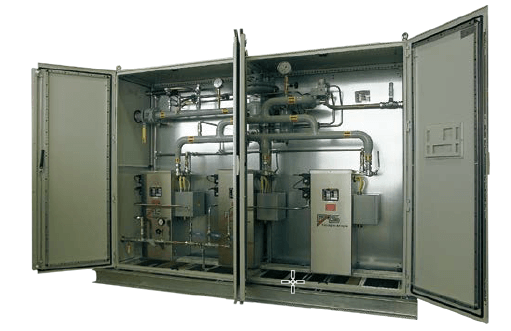

Испарительная установка повышенной производительности, серия Super, на базе испарителей FAS 2000

• тип – «сухой» электрический
• температура газа на выходе – не выше 70°
• взрывобезопасное исполнение Ex II
• электропитание – 380 В
• 2-ступенчатая регуляторная группа
• максимальное рабочее давление – 25 бар
• выходное давление – 50...300 мБар

Жидкостный (водяной) испаритель FAS 3000 предназначен для перевода жидкой фазы СУГ в паровую. Процесс передачи тепла от теплоносителя (антифриз, горячая вода) к пропан-бутану осуществляется пластинчатым теплообменником, свойства которого позволяют решать задачи теплообмена с очень малым температурным градиентом – разница между греющей и нагреваемой средой может составлять всего 1°С! Испарители выпускаются в полном соответствии с техническими регламентами Таможенного Союза, EU директивы, нормами ATEX.

Жидкостные испарители FAS 3000 обладают следующими преимуществами:

• компактной конструкцией;
• малым весом;
• высокой удельной тепловой мощностью благодаря специальному профилированию пластин;
• длительным сроком работы при минимальных эксплуатационных затратах.

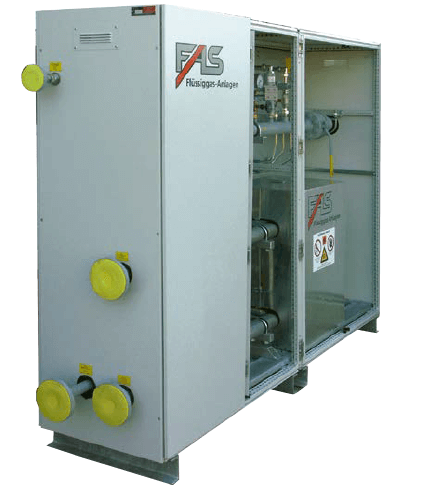

Испарительная установка на базе испарителей FAS 3000

• выходное давление – 50...5000 мбар
• расчетное давление – 25/10 бар (газ/вода)
• температура воды – 90/70°C
• термостат контроля температуры газа;
• 2 сенсора контроля уровня жидкости
• 2 электромагнитных клапана на входе жидкой фазы
• предохранительные клапаны
• термометрические датчики
• датчик давления воды
• отсекатель жидкой фазы с шаровыми кранами для опорожнения
• выносной щит электроуправления
• унифицированная регуляторная группа
