Насосы FAS для пропан-бутана
Насосы FAS для АГЗС, ГНС, заправки баллонов, автономного газоснабжения
Поставки со складов в Караганде, Астане и Алматы
Насосы FAS для пропан-бутана относятся к типам открытоовихревых (производительность до 250 л/мин) и центробежных (производительность от 20 до 170 м3/час).
Насосы FAS отличаются крайне высокими сроками службы и стабильными эксплуатационными параметрами.
Секрет высокой надежности делиж в строгой системе качества и высокоэффективной технологии.

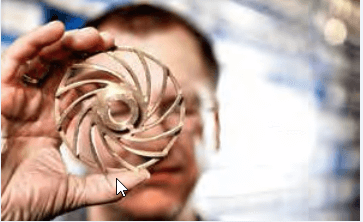

Открытое рабочее колесо – одна из важнейших конструктивных особенностей насосов FAS, разработанных за последние годы и улучшивших процесс работы на насосах средней и высокой производительности.
Помимо гидравлических преимуществ, насосы с рабочими колесами открытого типа имеют ряд преимуществ при транспортировке суспензий. Каналы таких насосов легкодоступны для очистки, а стоимость их изготовления более низкая. В отличие от насосов обычных конструкций, насосы с открытым рабочим колесом не нужно подвергать очистке между передним диском и стенкой корпуса, что значительно улучшает КПД.
- Рабочие колеса открытого типа успешно применяются в насосах FAS более 45 лет
- Рабочее колесо настраивается гидравлически с определенным зазором между стенками корпуса, поэтому оно не должно быть закреплено вдоль оси вала.
- У открытого рабочего колеса полностью отсутствует осевое усилие.
- Разницы в давлении между всасывающей и нагнетающей сторонами не возникает, поскольку передние диски отсутствуют. Рядом cо ступицей расположены балансировочные отверстия, которые также препятствуют возникновению осевых нагрузок.

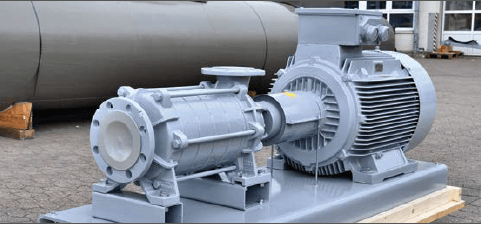

Открытые рабочие колеса устанавливаются в насосах с кольцевым отводом. По модульному принципу могут быть сконструированы одно- и многоступенчатые насосы. В кольцевой полости корпуса установлены дополнительные направляющие лопатки, которые гидравлически разделяют корпус и способствуют улучшению прохождения потока воздуха.
При вращении рабочего колеса между передней и задней поверхностями лопаток возникает перепад в давлении, приводящий к возникновению минимального потока жидкости между лопатками и корпусом, центрирующего рабочее колесо. Таким образом, колесо не запускается, а возникает лишь трение жидкостью и тем самым достигается хороший КПД.

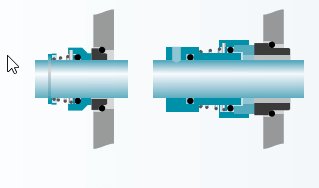

ТИПЫ УПЛОТНЕНИЙ ВАЛА НАСОСОВ FAS
Центробежные насосы FAS в настоящее время стандартно оснащаются торцевыми уплотнениями, пришедшими на смену традиционным сальниковым набивкам и обладающим по сравнению с ними рядом преимуществ:
- Несмотря на небольшие сдвиги и вибрацию они герметично уплотняют вал.
- Торцевые уплотнители не требуют технического обслуживания.
- На уплотняющих поверхностях возникает небольшое трение с минимальными потерями производительности.

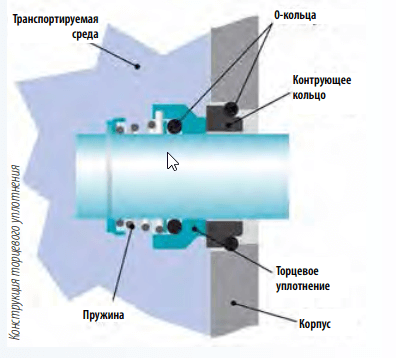

ТОРЦЕВЫЕ УПЛОТНЕНИЯ ПРОСТОГО ДЕЙСТВИЯ В НАСОСАХ FAS
Как уже понятно из названия, при применении простого торцевого уплотнения герметизация насосного агрегата происходит лишь при помощи торцевого уплотнения и контр-кольца. В случае выхода одинарного торцевого уплотнителя из строя, образуется протечка, через которую перекачиваемая жидкость может беспрепятственно попасть из камеры насоса в атмосферу. Отсутствие полного контроля над утечками при выходе из строя торцевого уплотнения опасно именно при перекачивании вредных, взрывоопасных или неблагоприятных для экологии сред.

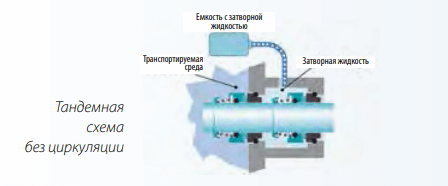

ТОРЦЕВЫЕ УПЛОТНЕНИЯ ДВОЙНОГО ДЕЙСТВИЯ В ТАНДЕМЕ С СИСТЕМОЙ ПОДАЧИ ПРОМЫВОЧНОЙ ЖИДКОСТИ В НАСОСАХ FAS

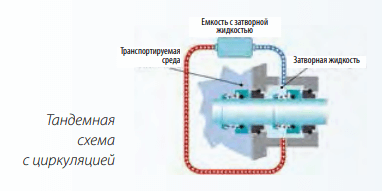

Схема расположения «тандем» означает, что два торцевых уплотнения устанавливаются друг за другом в отдельных уплотнительных камерах. Тандемное расположение двух уплотнений должно осуществляться в комбинации с системой подачи промывочной жидкости, выполняющей следующие задачи: :
- Устранение протечек
- Контроль объема протечек
- Смазка и охлаждение для препятствия образования отложений
- Защита от сухого хода
- Стабилизация масляной пленки
- Воспрепятствование попаданию воздуха при избыточном давлении Затворная жидкость всегда должна иметь более низкое давление, чем транспортируемая среда. Тандемное расположение может быть при менено, когда условия эксплуатации не требуют схемы расположения уплотнителей под давлением по схеме «спина к спине»

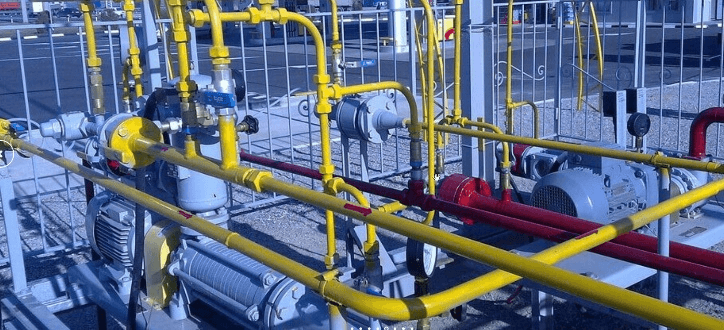

НАСОСЫ FAS ДЛЯ АВТОГАЗОЗАПРАВОЧНЫХ СТАНЦИЙ
Насосы FAS для пропан-бутана. Немецкое производство

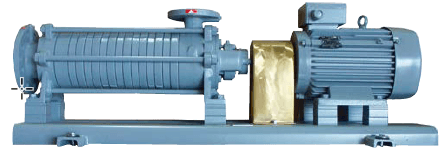

Открытовихревой насосный агрегат FAS для наземных и подземных емкостей
- для режима свободного доступа продукта
- многофункциональное торцевое уплотнение вала
- фланцы со шлифованной поверхностью
- Ех-мотор 400/690 В 50 Гц, EEx II ТЗ
- муфта и защитный кожух
- общая стальная рама усиленного типа, огрунтован и окрашен
Исполнения:
- A – для наземных емкостей, с многофункциональным торцевым уплотнением, муфтой и защитным кожухом;
- B – для подземных емкостей, с многофункциональным торцевым уплотнением, муфтой и защитным кожухом;
- C – для массового перелива с многофункциональным торцевым уплотнением, муфтой и защитным кожухом
| Номер FAS | Исполнение | Тип FAS | Макс диф давление | Мощност мотора, КвТ | Вход ДУ | Выход ДУ | Производительность л/мин |
|---|---|---|---|---|---|---|---|
| 21 720 | А | FAS NZ 12-5 | 6 | 1,0 | 40 | 20 | 10 |
| 21 783 | А | FAS NZ 31-6 | 10 | 3,6 | 65 | 32 | 50 |
| 21 781 | А | FAS NZ 31-7 | 14 | 3,6 | 65 | 32 | 50 |
| 21 784 | А | FAS NZ 36-6 | 10 | 5,0 | 65 | 32 | 100 |
| 21 729 | А | FAS NZ 36-8 | 14 | 5,0 | 65 | 32 | 100 |
| 21 785 | B | FAS AP 31-8 | 14 | 5,0 | 65 | 32 | 50 |
| 21 786 | B | FAS AP 36-8 | 14 | 6,8 | 65 | 32 | 100 |

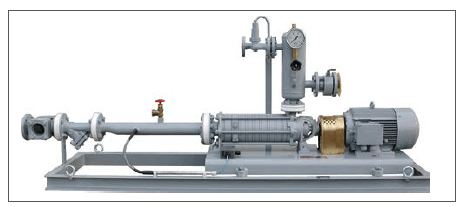

Комплектная самовсасывающая насосная установка FAS для подачи СУГ из подземных емкостей
- самовсасывающий открытовихревой насосный агрегат FAS
- электромотор 400/690 В 50 Гц, EEx II ТЗ
- муфта, защитный кожух
- общая стальная рама, огрунтована и окрашена
Комплектная самовсасывающая установка оснащается двумя типами насосных агрегатов:
- производительностью 50 л/мин (для одной или двух колонок);
- производительностью 100 л/мин (для двух или трех колонок);
Узел отсекания паровой фазы укомплектован сепаратором жидкой фазы, байпасным клапаном, манометром с запорным клапаном, обратным, шаровым и дифференциальным клапанами, фильтром-грязеуловителем, трубопроводом с диффузором.
Исполнения:
- A – с электромотором мощностью 5/6,8 кВт, с контрольным окошком;
- B – с электромотором мощностью 5/6,8 кВт, без контрольного окошка
| 21 707 | 21 776 | AP 31-8 | 50/32 | 14 | 50 | 300,0 | 220,0 |
|---|---|---|---|---|---|---|---|
| 21 708 | 21 777 | AP 36-8 | 50/32 | 14 | 100 | 320,0 | 240,0 |
НАСОСЫ FAS ДЛЯ ГАЗОНАПОЛНИТЕЛЬНЫХ СТАНЦИЙ (ГНС). ТЕРМИНАЛОВ
Насосы FAS для пропан-бутана. Немецкое производство
FAS поставляет насосы для пропан-бутана для газонаполнительных станций самых различных объемов. Центробежные насосы FAS отличаюся низкими эксплуатационными затратами, низким уровнем шума, высоким сроком безремонтной эксплуатации.
Основные характеристики

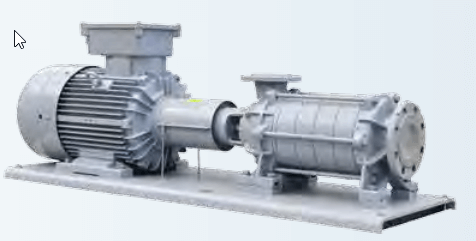

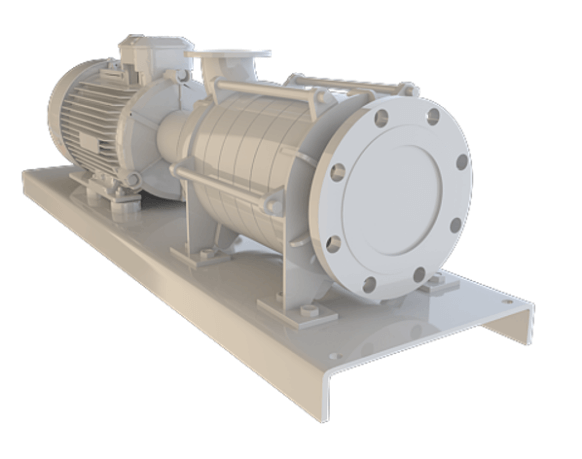

Нассосные агрегаты FAS NZ высокой производительности
Для сжиженных углеводородных газов (пропан/бутан) без механических и корроззионных примесей.
Производительность QN = до 170 м3/ч при
Диф давлении = до 16 bar
многофункциональное сальниковое уплотнение
Соединительные узлы:
Вход фланец DN 40-125, PN40 nach DIN EN 1092-2
Выход фланец DN 25-100, PN 40 nach DIN EN 1092-2
Материалы:
Корпус : EN-GJS-400-18-LT
Турбинные колеса : EN-GJS-400-15
Вал: 1.4057
O-кольцо: FPM
В комплекте с мотором 10-58 kW / 400/690V / 50Hz, IP55, ISO F / ATEX II 2G EExe IIT3
на общей раме смонирован, огрунтован и покрашен
Внимание!
Не допускается работа при "сухом ходе" (работа при отсутствии СУГ), а также против закрытой задвижки!
Рекомендуемые элементы защиты насоса:
- сенсор контроля потока
- сенсор контроля максимального давления
- байпасный клапан
| Номер FAS | Тип FAS | Производительность М3/час (л/мин) | Диф давление | Мотор, кВт |
|---|---|---|---|---|
| 46 001 | NZ 40-6-12,5 | 40 (6 60) | 6 | 12,5 |
| 46 002 | NZ 40-8-15 | 8 | 15,0 | |
| 46 003 | NZ 40-10-20 | 10 | 20,0 | |
| 46 004 | NZ 60-5-15 | 60 (990) | 5 | 15,0 |
| 46 005 | NZ 60-7-20 | 7 | 20,0 | |
| 46 006 | NZ 60-10-28 | 10 | 28,0 | |
| 46 007 | NZ 80-6-24 | 80 (1320) | 5 | 24,0 |
| 46 008 | NZ 80-7-28 | 7 | 24,0 | |
| 46 009 | NZ 80-11-47 | 11 | 47,0 | |
| 46 010 | NZ 100-5-24 | 100 (1660) | 5 | 24,0 |
| 46 011 | NZ 100-7-28 | 7 | 28,0 | |
| 46 012 | NZ 100-10-47 | 10 | 47,0 | |
| 46 013 | NZ 150-7-36 | 150 (2490) | 7 | 36,0 |
| 46 015 | NZ 150-9-58 | 150 (2490) | - | 58 |
Специальные насосы FAS для заправки бытовых баллонов
| FAS номер | Тип FAS | Производительность М3/ч (л/мин) | Диф давление, бар | Мотое, КвТ | Монтажные узлы |
|---|---|---|---|---|---|
| 46 0204 | NZ 30-9-15 | 30 (500) | 9 | 15 | 80/65 |
| 46 0203 | NZ 30-9 | только насос | |||
| 46 0206 | NZ 25-13-15 | 25 (400) | 13 | 15 | 80/65 |
| 46 0209 | NZ 25-13 | только насос | |||
| 46 0207 | NZ 30-14-24 | 30 (500) | 14 | 24 | 80/65 |
| 46 0208 | NZ 30-14 | только насос |
НАСОСНЫЕ СТАНЦИИ FAS ПОВЫШЕНОЙ ЗАВОДСКОЙ ГОТОВНОСТИ
Насосы FAS для пропан-бутана
Зачем производит FAS станции повышенной заводской готовности?
Насосные станции немецкого производства позволяют заказчикам знанительно сократить время необходимое для монтажа и пусконаладку, обеспечить соблюдение всех требований производителя по монтажу и обеспечить надежную многолетгюю эксплуатации насосных агрегатов FAS.
Типичные примеры насосных станций FAS повышенной заводской готовности:

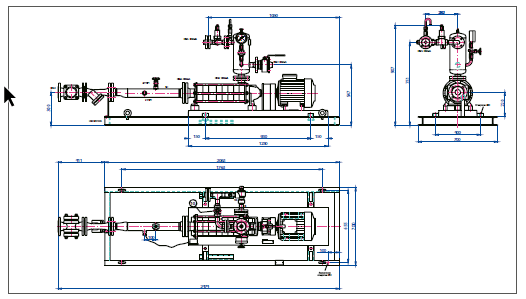

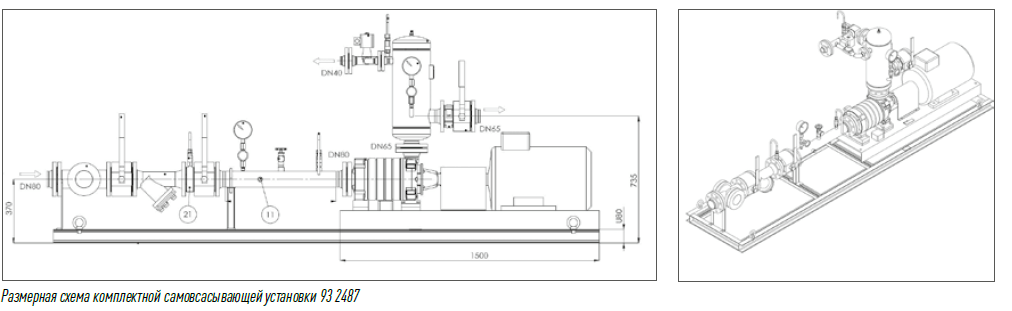

Номер заказа FAS 932487
Насосный агрегат тип FAS-NZ-28-10-15
Законченое заводское изделие включая элементы трубопровода и технологической арматуры. Специальное исполнение с элементами, компенсирующими длину подающего трубопровода и риск наличия большого количества паровой фазы при работе с подземными емкостями.
Производительность установки ок 500-600 л/мин
Состоит из следующих основных компонентов:
- Успокоительная линияя включающая в себя:
- смотровое окошко DN 80
- фильтр грязеуловитель DN 80 с двумя шаровыми калапанами на ВХОДЕ и ВЫХОДЕ фильтра и предохранительным клапаном
- два шаровых клапана DN 80
- датчик защиты сухого хода (ответный прибор приобретается отдельно)
- Насосный агрегат FAS-NZ-28-10-15-, с электромотором 15 KW 400/690, 50Hz , EEx e II T3 с муфтой, защитным кожухом, на общей раме огрунтован, вход DN 80, выход DN65. Производительность около 28 м3/час при диф. давлении 10 бар. Максимальное дифференциальное давление 11,6 bar.
- Узел для отвода паровой фазы, состоящий из следующих основных компонентов: газоотсекателя, манометра с запорным клапаном, байпасного клапана-1-1/2", электромагнитный клапан 1" вход DN 65,выход (к трубопроводу) DN 65 с шаровым клапаном DN 65, и обратным клапаном DN 65.
- Нагнетательная линия в комплетке с шаровым клапаном DN65
- Вход фланец DN 80
- Выход к системе трубопроводов фланец DN 65,
- Выход байпасная линия фланец DN 40
Вся арматура смонтирована на общей раме, огрунтована и окрашена.

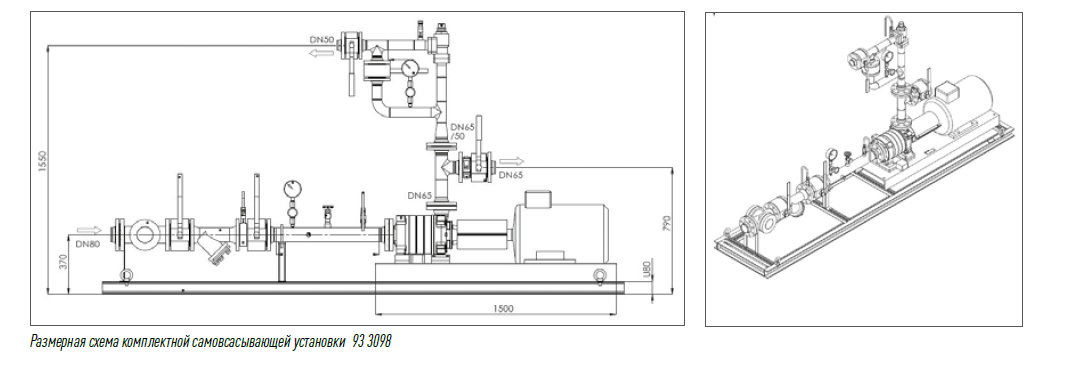

Номер заказа FAS 933098
Насосные агрегат FAS NZ 40-8-15,
для слива и налива СУГ в газовозы, комплектно собран на стальной оцинкованой раме,
Вход Фланец ДУ80 (в комплекте с ответным фланцем)
Выход Фланец ДУ65 (в комплекте с ответным фланцем)
Выход Байпасная линия ДУ50 (в комплекте с ответным фланцем)
Состоит из следующих основных компонентов:
- Насосный агрегат тип FAS NZ 40-8-15,
Производительность QN = 40m3/ч
при Диф давлении = 8bar
Механическое торцевое уплотнение
Материалы:
Корпус : EN-GJS-400-18-LT
Турбинные колеса : CuSn12-C
Вал: 1.4057
O-кольцо: FPM
В комплекте с электромотр 15 kW / 400/690V / 50Hz, IP55, ISO F / ATEX II 2G EExe IIT3
- Байпасная линия ДУ50
В комплекте с байпасным клапаном
Шаровой клапан байпасной линии ДУ50
В комплекте с манометром, предохранительноым клапаном.
- Успокоительная линия ДУ80
грязеуловитель ДУ 80
контрольное окошко ДУ 80
2 шаровых клапана ДУ 80
Успокоительная линия оснащена манометром, предохранительным клапаном, угловым клапаном. Датчиком сухого хода.
- Нагнетательная линия ДУ65 с обратным клапаном
Оборудование собрано на общей раме огрунтовано окрашено.
