ТОО «ТЕПЛОГАЗСТРОЙ»

Трубопроводная арматура

Фильтры-грязеуловители, контрольные окошки для пропан-бутана

Контрольное окошко PN 25

Предназначено для возможности визуального контроля наличия продукта в трубопроводе. Позволяет контролировать наочилие жидкой фазы пропан-бутана перед насосом для обеспеченя надежной работы оборудования

  • фланцы – DIN 2635
  • корпус – ковкий чугун GS-C25
  • два противолежащих боросиликатных стекла (DIN 7080)
Номер FAS Соединения (DN) Длина, мм Вес. кг
18 588 15 150 3,5
18 589 20 150 4,5
18 590 25 160 5,5
18 591 32 180 8,0
18 592 40 200 9,0
18 593 50 230 11,0
18 517 65 290 16,0
18 518 80 310 21,0
18 519 100 350 27,0
18 509 125 400 38,0
18 510 150 480 50,0
92 662 200 400 111,

Фильтр-грязеуловитель PN40 для пропан-бутана

  • тип FAS-SFF
  • корпус из стального сплава GSßC 25 /GP 240GH
  • Y-форма с фланцами в соответствии с DIN 2635/EN 1092-1
  • внутренний фильтр из нержавеющей стали
  • размер ячейки – 0,6 мм
Номер FAS Размер, DN Длина, мм Вес, кг
14 411 15 130 2,4
14 412 20 150 4,0
14 413 25 160 5,2
14 414 32 180 7,2
14 415 40 200 8,5
14 416 50 230 12,2
14 417 65 290 19,0
14 418 80 310 27,2
14 419 100 350 44,0
14 420 125 400 65,0
14 421 150 480 80,0

Фильтр-грязеуловитель PN40 для пропан-бутана

  • корпус – сталь (1.0619)
  • Y- форма
  • фланцевое соединение DIN 2635
  • фильтрующий элемент – нержавеющая сталь

Исполнения:

  • А – стандартное
  • В – с фильтром тонкой очистки (ячейка – 0,25 мм)

Исполнение А

Номер FAS Типоразмер, DN Длина, мм Размер ячейки, мм Вес, кг
14 001 15 130 0,60 2,0
14 002 20 150 0,60 3,0
14 003 25 160 0,60 4,0
14 004 32 180 0,60 6,0
14 005 40 200 0,60 8,0
14 006 50 230 0,60 11,0
14 007 65 290 1,20 15,0
14 008 80 310 1,20 24,2
14 009 100 350 1,20 28,0
14 010 125 400 1,20 44,0
14 000 150 480 1,20 62,0

Исполнение B

Номер FAS Типоразмер, DN Длина, мм Размер ячейки, мм Вес, кг
14 011 15 130 0,25 2,0
14 012 20 150 0,25 3,0
14 013 25 160 0,25 4,0
14 014 32 180 0,25 6,0
14 015 40 200 0,25 8,0
14 016 50 230 0,25 11,0
14 017 65 290 0,25 15,0
14 018 80 310 0,25 24,2
14 019 100 350 0,25 28,0
14 020 125 400 0,25 44,0
14 040 150 480 0,25 62,0

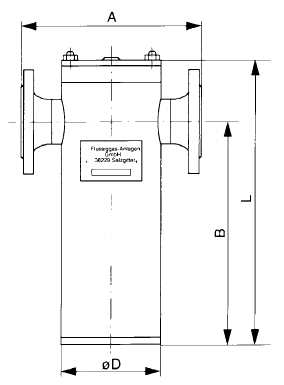

Фильтр тонкой очистки PN 25

для стационарных систем, ГНС.

  • огрунтован и окрашен
  • проходная форма
  • фланцы – в соответствии с DIN 2635
  • фильтрующий элемент – сетка из нержавеющей стали, ячейка – 0,125 мм,
  • узел ½” NPT IG с заглушкой в запирающей крышке
Номер FAS Типоразмер, DN Размеры, мм Размеры, мм Размеры, мм Размеры, мм Вес, кг
    A B D L
14 131 25 250 205 133 285 11,0
14 132 32 250 255 133 335 13,0
14 133 40 285 250 152 335 16,0
14 134 50 285 310 152 395 19,0
14 135 65 350 350 194 465 29,0
14 136 80 350 440 194 560 33,0
14 137 100 460 585 273 720 42,0
14 138 125 460 585 273 720 42,0
14 139 150 648 714 406 899 192,0
14 169 200 648 714 406 899 192,0
