Компрессоры CORKEN
Компрессорные агрегаты CORKEN 91, 291, 491, 691, 891, HG601 для пропан-бутана
Поставки со складов в Караганде, Астане и Алматы
Полная заводская готовность

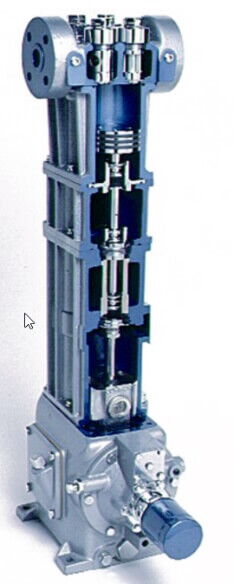

Исполнение с простым уплотнением поршневого штока
Компрессоры с одинарной набивкой обычно используются в нетоксичных и неагрессивных средах, где безмасляный газ и локализация утечек не являются критическими. Применение сжиженного нефтяного газа (пропан и бутан), сельскохозяйственного аммиака и природного газа - это то, где хорошо подходит один компрессор.
Использует один комплект V-образных колец на шток поршня и отсутствие прокладки между цилиндром и направляющей крейцкопфа Не содержит масла. Одноступенчатое сжатие. Идеально подходит для нетоксичных и некоррозионных применений, где безмасляный газ и сдерживание утечек не критичны
Эксплуатационные характеристики
Рабочий объем поршня: до 117 кубических футов в минуту (198,8 м3/ч)
Рабочее давление: до 450 фунтов на кв. дюйм (31 бар изб.)
Тормозная мощность: до 45 л.с. (34 кВт)
Максимальная температура на выходе: 350°F (177°C)
Особенности СORKEN компрессора
Один комплект уплотнений на шток поршня. Не обеспечивает безмасляное сжатие. Использует конструкцию V-образного уплотнения (V-образные кольца, наружное и внутреннее уплотнительное кольцо, шайбы и пружина). Только одноступенчатая конструкция (исключение: модель 891 обеспечивает двухступенчатое сжатие). ) Четыре модели одностороннего действия (91, 291, 491 и 691) и одна модель двойного действия (D891) Размеры цилиндров: 3,0", 4,0" и 4,5" Доступны с соединениями NPT или класса 300 RF
Материалы:
| Головка и цилиндр: | ковкий чугун |
|---|---|
| Направляющая траверсы, картер, маховик и держатель подшипника: | серый чугун |
| Седло клапана и амортизатор: | нержавеющая сталь или ковкий чугун |
| Клапанная плита: | ПЭЭК или нержавеющая сталь |
| Пружина клапана: | нержавеющая сталь |
| Поршни: | ковкий чугун, серый чугун, нержавеющая сталь |
| Поршневые кольца: | ПТФЭ (стекло с молибденовым наполнителем) |
| V-образное уплотнение: | ПТФЭ (стеклянный и молибденовый наполнитель) |
| Патрон сальниковой набивки: | ковкий чугун |
| Коленчатый вал: | ковкий чугун |
| Шатун: | ковкий чугун |
| Подшипник шатуна: | биметаллический |
| Основной подшипник: | конический ролик |
| Уплотнительные кольца: | Buna-N , Neoprene® (зарегистрированная торговая марка DuPont) |

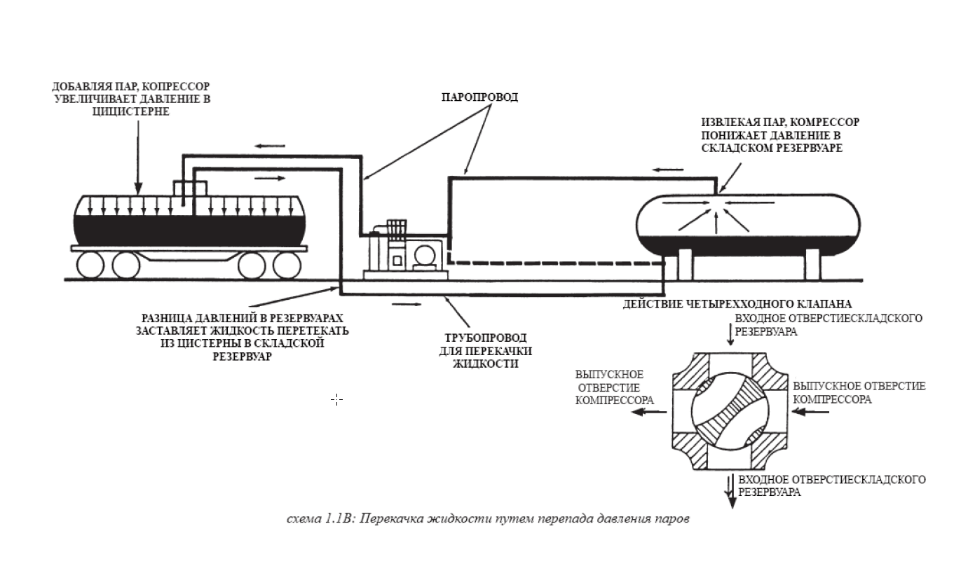

Типичная схема компрессорного перелива с компрессорами CORKEN

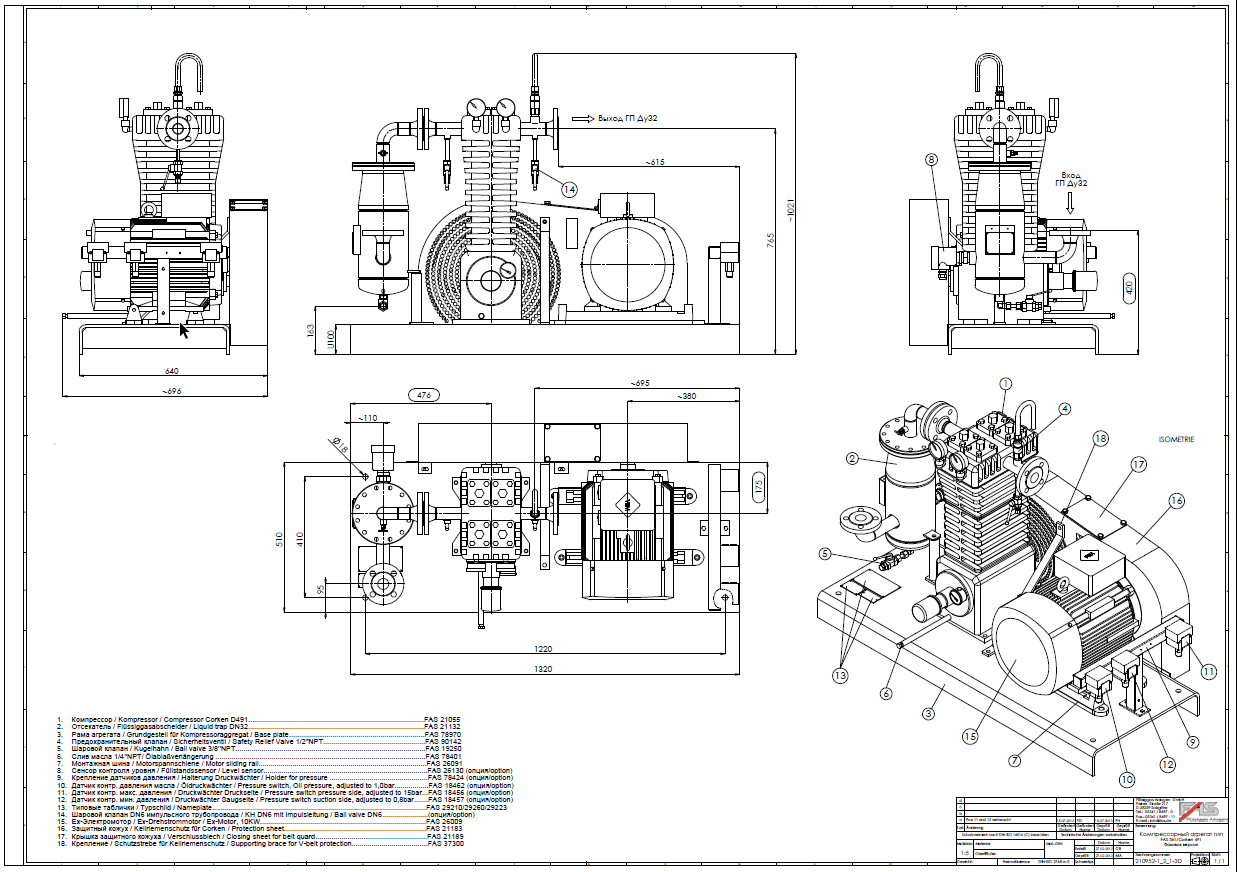

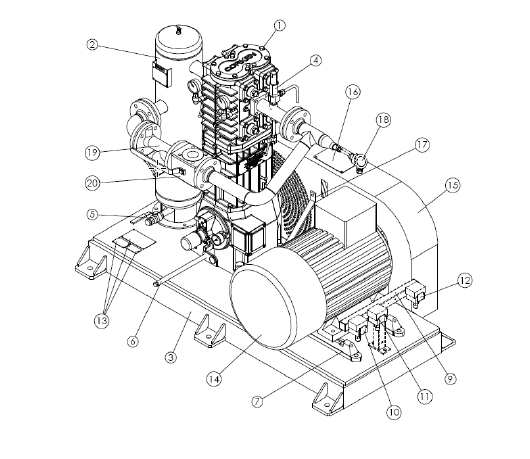

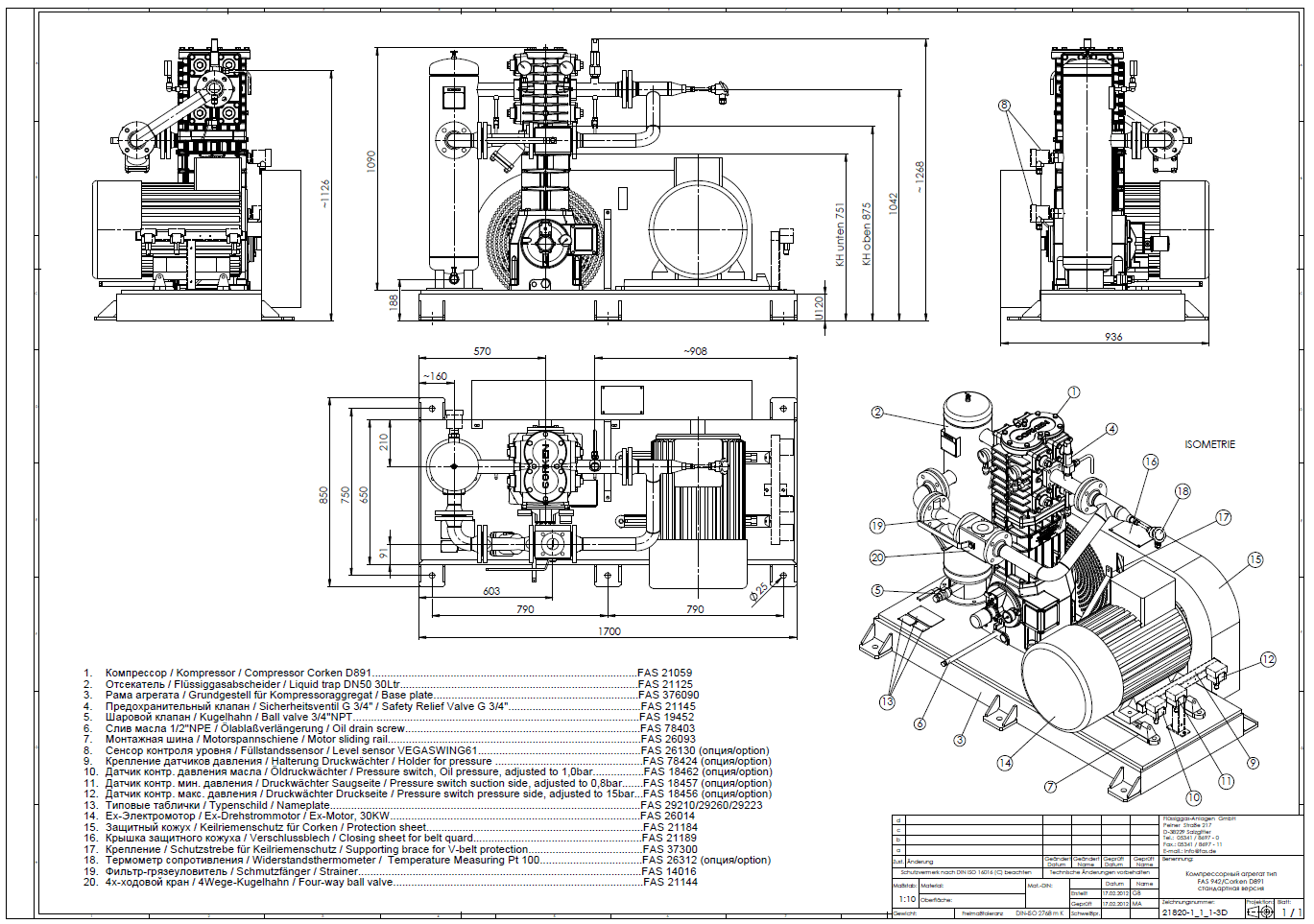

Основные компоненты компрессорного агрегата FAS-CORKEN
- Компрессор Corken
- Отсекатель жидкости
- Рама агрегата
- Предохранительный клапан
- Шаровой клапан
- Слив масла
- Монтажная шина
- Сенсор уровня отсекателя (опция)
- Крепление датчиков давления (опция)
- Датчик контроля давления масла (опция)
- Датчик контроля минимального давления (опция)
- Датчик контроля максимального давления (опция)
- Типовые таблички
- Электромотор
- Защитный кожух
- Крышка защитного кожуха
- Крепление кожуха
- Термометр сопротивления (опция)
- Фильтр грязеуловитель (опция)
- Четырехходовой клапан (опция)

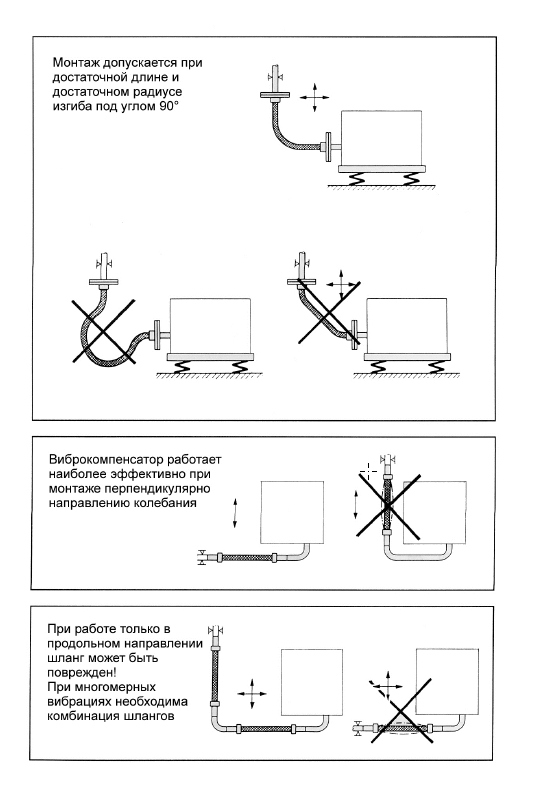

Рекомендации по монтажу вибрационных гибких металлорукавов

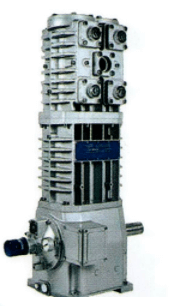

Компрессор CORKEN 91

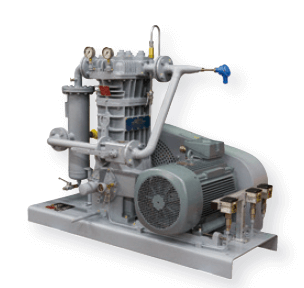

Компрессорные агрегаты FAS-CORKEN 91 для пропан-бутана
Компрессор СORKEN 91 для пропан-бутана
Номер заказа FAS 21 050
макс. производительность 14 м3/ч,
материал корпуса - стальное литье ASTM A536
с стандартным уплотнением поршневого штока,
с приводным шкивом,
мин давление на входе 0,21 бар
макс давление на выходе 23,1 бар
соединение 3/4 " NPT
проверен на прочность и герметичность
вес 63 кг

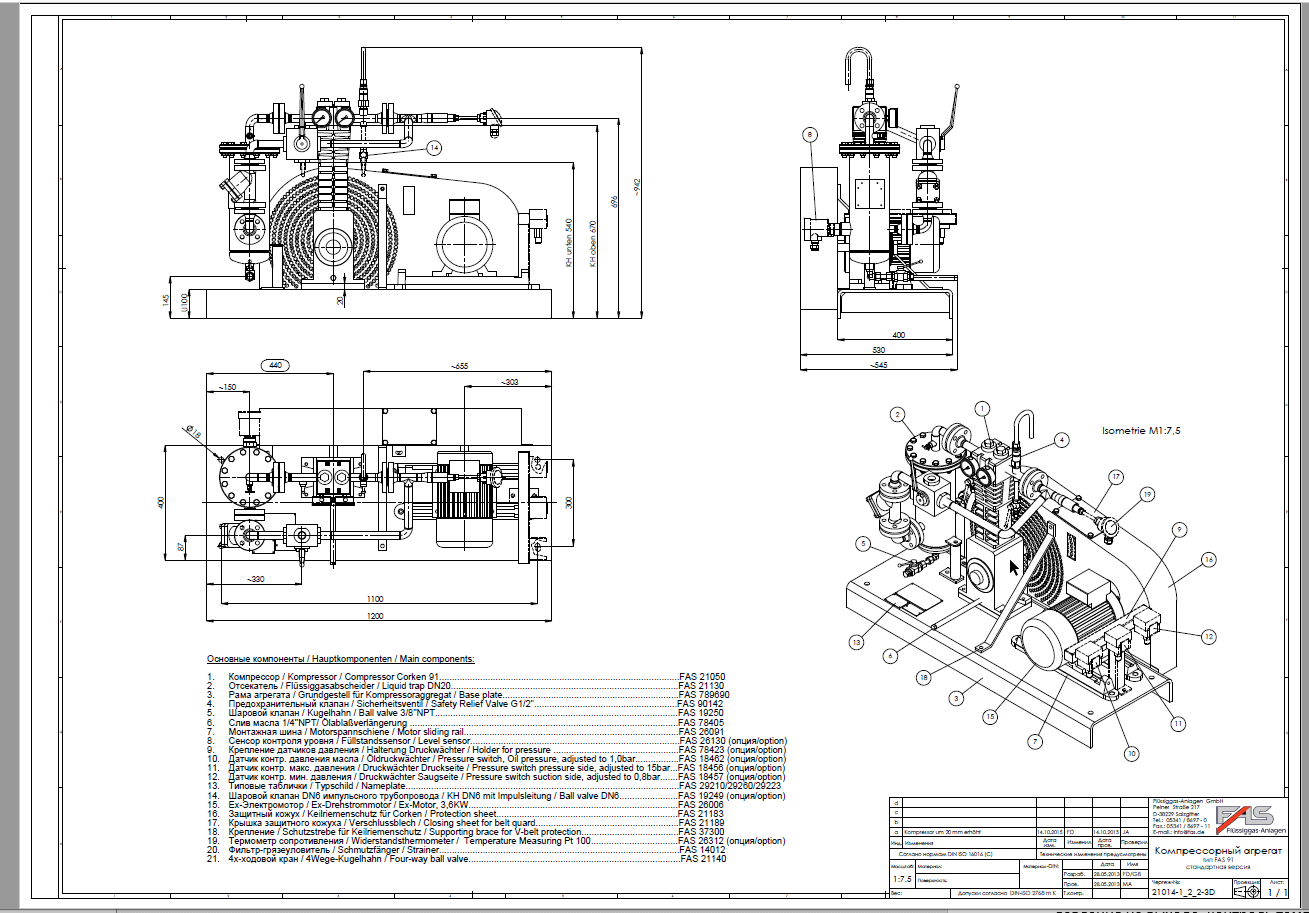

Компрессорный агрегат FAS-CORKEN 91
Номер заказа FAS 21 0141
БАЗОВАЯ ВЕРСИЯ, СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
для перекачки пропан/бутана,
состоящий из:
- Компрессор Tип CORKEN 91,
- макс. давление на выходе 23 bar
- макс. производительность около 14 m3/h
- мотор EExeIIT3, 230/400V, 3,6 kW, 50 Hz с клиноременной передачей и защитным кожухом
- с предохранительным клапаном
- натяжение приводного ремня
- приводной ремень и шайба приводного ремня
вход: (всасывающая сторона)
- фланец ДУ 20
- отсекатель жидкой фазы DN 20 PN 25 FAS с запорным клапаном для конденсата
- манометр 0-25 bar
выход (нагнетательная сторона):
- предохранительный клапан 19 bar
- манометр 0-25 bar
- фланец ДУ 20
комплектно установлен на усиленной рамы из стали, огрунтован и окрашен, с заводским аттестатом 2.2 в соответствии с EN 10204
вес 220 кг
Дополнительные опции:
Приборы контроля маслянного давления, минимального давления на входе, максимального давления на выходе, контроль температуры на выходе, контроль уровня жидкости в отсекателе, щит электроуправления, металлошланги для снятия вибрации, четырехходовой клапан и фильтр.
Компрессор CORKEN 291
Компрессорные агрегаты FAS-CORKEN 291 для пропан-бутана
Компрессор СORKEN 291 для пропан-бутана
Номер заказа FAS 21 054
Typ Corken 291, с стандартным уплотнением поршневого штока,
соединение 3/4" NPT,
материал стальное литье ASTM A536, с приводным шкивом,
макс. обороты 825 -1/мин,
макс. производительность 27,2 м3/ч,
мин. давление на входе 0,21 бар
макс. давление на выходе 23,1 бар
с манометрами на входе и выходе,
проверен на прочность и герметичность

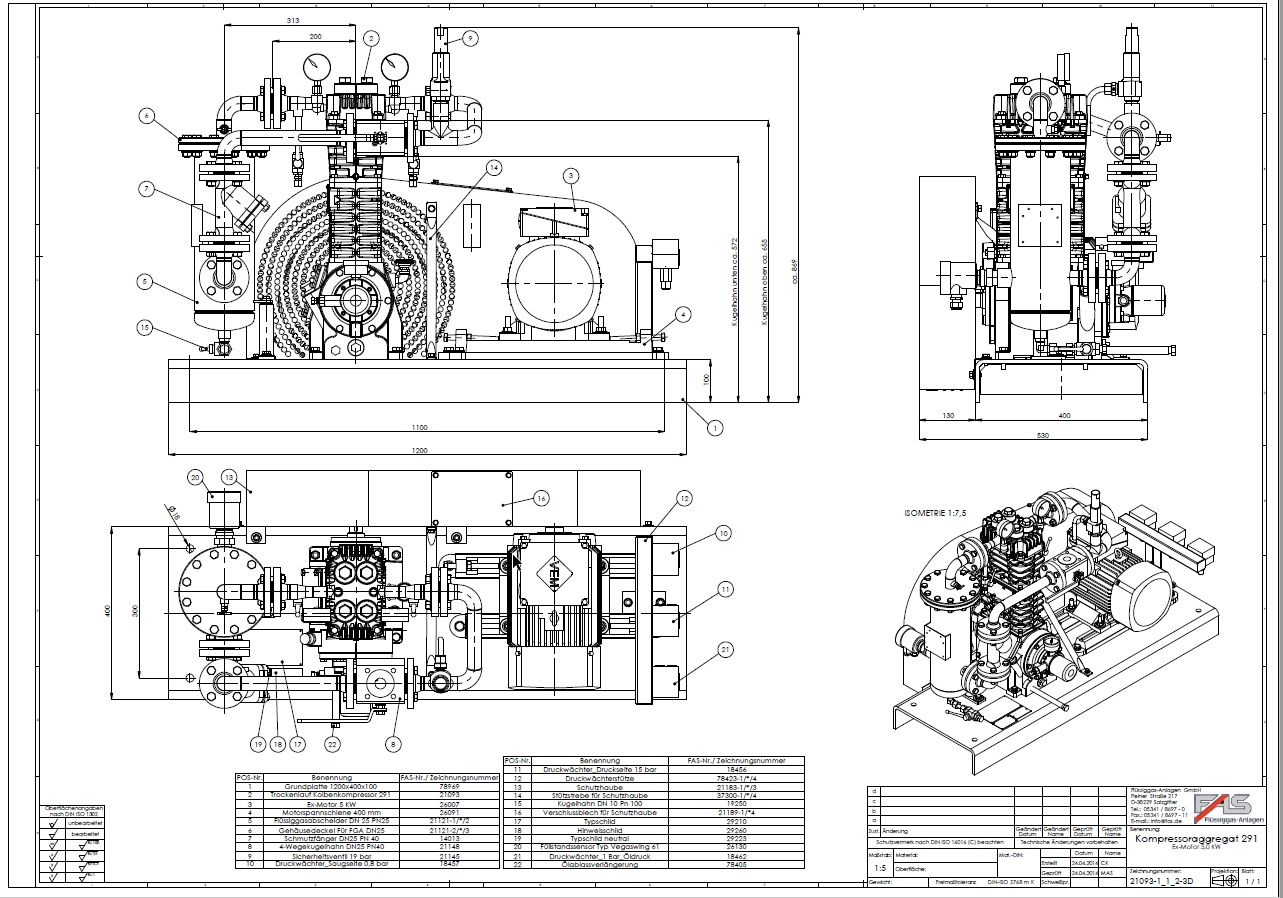

Компрессорный агрегат FAS-CORKEN 291
Номер заказа FAS 21 0930
БАЗОВАЯ ВЕРСИЯ, СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
для перекачки пропан-бутана из танкеров, железнодорожных
цистерн или автомобилей газовозов в хранилищные емкости.
Компрессорный агрегат состоит из:
- Компрессор тип CORKEN - 291
- с 2 цилиндрами и стандартным уплотнением, цилиндр и головная часть цилиндра из ASTM-A 536, cоединение 3/4" NPT, макс. производительность 28 m3/h, номинальное часло об/мин 790 U/min, 2 манометра 0-25 bar
- Мотора EExe II T3, 400 / 690 V B3 5,0 kW 50 Hz
прочего оборудования:
- предохранительный клапан 1/2" NPT, установленное давление 19 bar
- Отсекатель жидкой фазы Typ FAS DN 25
- приводной ремень с кожухом,
- шайба приводного ремня для мотора,
- ременная защита.
трубопровод и монтаж на общей усиленной раме,
компресорный агрегат огрунтован и окрашен
вес 260 кг
Дополнительные опции:
Приборы контроля маслянного давления, минимального давления на входе, максимального давления на выходе, контроль температуры на выходе, контроль уровня жидкости в отсекателе, щит электроуправления, металлошланги для снятия вибрации, четырехходовой клапан и фильтр.
Компрессор CORKEN 491
Компрессорные агрегаты FAS-CORKEN 491 для пропан-бутана
Компрессор СORKEN 491 для пропан-бутана
Номер заказа FAS 21 055
Typ Corken 491, с стандартным уплотнением поршневого штока,
соединение 1-1/4" NPT,
материал стальное литье ASTM A536, с приводным шкивом,
макс. обороты 825 -1/мин,
макс. производительность 60 м3/ч,
мин. давление на входе 0,21 бар
макс. давление на выходе 23,1 бар
с манометрами на входе и выходе,
проверен на прочность и герметичность
Компрессорный агрегат FAS-CORKEN 491
Номер заказа FAS 21 0952
БАЗОВАЯ ВЕРСИЯ, СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
для перекачки пропан-бутана из танкеров, железнодорожных цистерн или автомобилей газовозов в хранилищные емкости.
Компрессорный агрегат состоит из:
- Компрессор тип CORKEN - 491
- с 2 цилиндрами и стандартным уплотнением, цилиндр и головная часть цилиндра из ASTM-A 536, Соединение 1-1/4" NPT, макс. производительность 60 m3/h, номинальное часло об/мин 790 U/min, 2 манометра 0-25 bar
- Мотора EExe II T3, 400 / 690 V B3 10 kW 50 Hz
прочего оборудования:
- предохранительный клапан 1/2" NPT, установленное давление 19 bar
- Отсекатель жидкой фазы Typ FAS DN 25
- приводной ремень с кожухом,
- шайба приводного ремня для мотора,
- ременная защита.
трубопровод и монтаж на общей усиленной раме,
компресорный агрегат огрунтован и окрашен
вес 415 кг
Дополнительные опции:
Приборы контроля маслянного давления, минимального давления на входе, максимального давления на выходе, контроль температуры на выходе, контроль уровня жидкости в отсекателе, щит электроуправления, металлошланги для снятия вибрации, четырехходовой клапан и фильтр.
Компрессор CORKEN 691
Компрессорные агрегаты FAS-CORKEN 691 для пропан-бутана
Компрессор СORKEN 691 для пропан-бутана
Номер заказа FAS 21 056
Typ Corken 491, с стандартным уплотнением поршневого штока,
соединение 1-1/2" NPT,
материал стальное литье ASTM A536, с приводным шкивом,
макс. обороты 825 -1/мин,
макс. производительность 102 м3/ч,
мин. давление на входе 0,21 бар
макс. давление на выходе 23,1 бар
с манометрами на входе и выходе,
проверен на прочность и герметичность

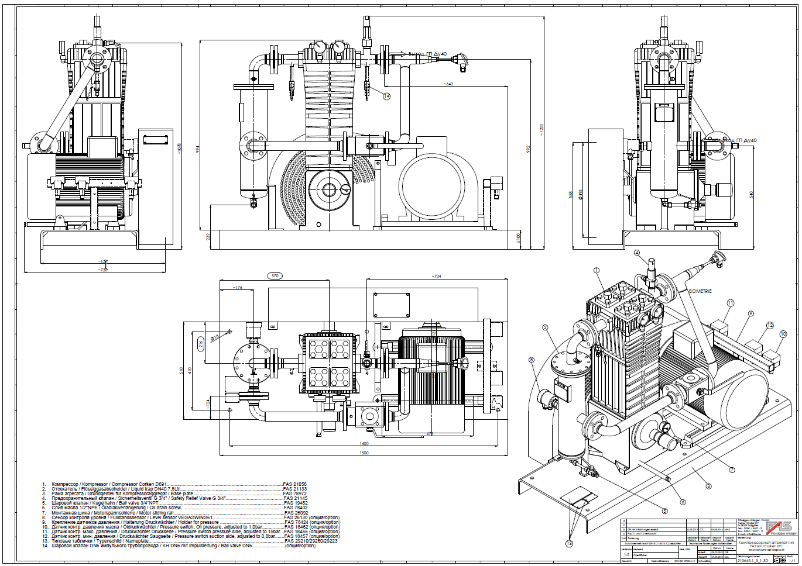

Компрессорный агрегат FAS-CORKEN 691
Номер заказа FAS 21 0640
БАЗОВАЯ ВЕРСИЯ, СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
для перекачки пропан-бутана из танкеров, железнодорожных цистерн или автомобилей газовозов в хранилищные емкости.
Компрессорный агрегат состоит из:
- Компрессор тип CORKEN - 691
- с 2 цилиндрами и стандартным уплотнением, цилиндр и головная часть цилиндра из ASTM-A 536, Соединение 1-1/2" NPT, макс. производительность 100 m3/h, номинальное часло об/мин 790 U/min, 2 манометра 0-25 bar
- Мотора EExe II T3, 400 / 690 V B3 17,5 kW 50 Hz
прочего оборудования:
- предохранительный клапан 1/2" NPT, установленное давление 19 bar
- Отсекатель жидкой фазы Typ FAS DN 25
- приводной ремень с кожухом,
- шайба приводного ремня для мотора,
- ременная защита.
трубопровод и монтаж на общей усиленной раме,
компресорный агрегат огрунтован и окрашен
вес 628 кг
Дополнительные опции:
Приборы контроля маслянного давления, минимального давления на входе, максимального давления на выходе, контроль температуры на выходе, контроль уровня жидкости в отсекателе, щит электроуправления, металлошланги для снятия вибрации, четырехходовой клапан и фильтр.
Компрессор CORKEN FD891
Компрессорные агрегаты FAS-CORKEN 891 для пропан-бутана
Компрессор СORKEN FD 891 для пропан-бутана
Номер заказа FAS 21 0595
Typ Corken FD 891, с стандартным уплотнением поршневого штока,
Соединение 2" ANSI 300lb
материал стальное литье ASTM A536, с приводным шкивом,
макс. обороты 825 -1/мин,
макс. производительность 200 м3/ч,
мин. давление на входе 0,21 бар
макс. давление на выходе 31 бар
Компрессорный агрегат FAS-CORKEN 891
Номер заказа FAS 218201
БАЗОВАЯ ВЕРСИЯ, СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
для перекачки пропан-бутана из танкеров, железнодорожных цистерн или автомобилей газовозов в хранилищные емкости.
Компрессорный агрегат состоит из:
- Компрессор тип CORKEN – FD891
- с 2 цилиндрами и стандартным уплотнением, цилиндр и головная часть цилиндра из ASTM-A 536, Соединение 2" ANSI 300lb ; макс. производительность 100 m3/h, номинальное часло об/мин 790 U/min, 2 манометра 0-25 bar
- Мотора EExe II T3, 400 / 690 V B3 30 kW 50 Hz
прочего оборудования:
- предохранительный клапан 1/2" NPT, установленное давление 19 bar
- Отсекатель жидкой фазы Typ FAS DN 25
- приводной ремень с кожухом,
- шайба приводного ремня для мотора,
- ременная защита.
трубопровод и монтаж на общей усиленной раме,
компресорный агрегат огрунтован и окрашен
вес 1 235 кг
Дополнительные опции:
Приборы контроля маслянного давления, минимального давления на входе, максимального давления на выходе, контроль температуры на выходе, контроль уровня жидкости в отсекателе, щит электроуправления, металлошланги для снятия вибрации, четырехходовой клапан и фильтр.
