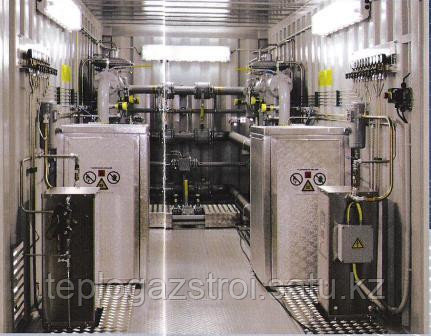

Универсальная испарительная установка тип FAS 3000
для пропан/бутанав контейнерном исполнении с наружними размерами 2438x2200x2250 мм и общим весом са. 3000 кг,
максимальной производительностью до 7000 кг/ч (Бутан/Пропан)
состоящая из:
— один жидкостный теплообменник мощностью 7000 кг/ч
— регуляторная установка на базе регулятора FAS RB 4732 со следующими техническими данными:
* размер фланевого соединения DN 100, PN 16
* максимальное входное давление 16 бар, мин. 3 бара
* с предохранительно-запорными клапанами по верхнему
и нижнему установленному давлению
* с предохранительно-стравливующим клапаном
****************************************************
Технические данные установки:
****************************************************
— рассчетное давление: 25/10 bar (газ/вода)
— расчетная температура: -20/100 °C (газ и вода)
— температура воды: 90/70 °C
в поставляемый комплект входит:
— двойной термостат для контроля температуры газа
— 2 сенсора контроля уровня жидкости
— 2 электромагнитных клапана на входе жидкой фазы испарителя
— полный комплект предохранительной арматуры на жидкой и паровой фазе
— термометры температуры газа и воды вход/выход
— контроль давления воды
— шаровые краны для опорожнения и деаэрации (газ и вода)
— один отсекателя жидкости для редунантной защиты попадания жидкого газа в регулирующую сеть
— вход жидкой фазы DN 150 PN 40, выход паровой фазы DN 150 PN 40
— вход-/выход горячая вода DN 150 PN 16
— клемные коробки для подключения питания на электромагнитные клапана, внутреннего освещения контейнера, и кабелей управления установкой
***********************************************************************************
регуляторная группа:
— 1 x регулятор RBE 4732 DN 100 PN 16 с предохранительным запорным клапаном для нижнего и верхнего контроля
max 16 bar, min 3 bar,
давдение на выходе от 5 мбар до 13 бар при условии,что дифференциальное давление между входным и выходным давлением не ниже 0,5 бар (Pe x 0,5= Pa)
— 1 x предохранительный стравливающий клапан
Установка оснащена полным комплектом запорной арматуры, с готовым монтированым трубопроводом, и готова к подключению
***********************************************************************************
Внимание! При заказе указывать желаемое давление на выходе!
Изменение давления вызовет изменение номера заказа.
***************************************************************************
— выносной щит электроуправления для монтажа вне взрывоопасной зоны
FAS- Hр. 26 951 __________ шт.
|
